概述
安全触边控制器ps-3系列
单通道/双通道控制器PS-3系列可用于所有GREIN安全触边以及带式开关，以增加安全触边的安全级别以及控制系统兼容性
安全触边控制器电气接线图
根据安全触边内部线路的不同，安全触边控制器接线可以分为2线式和4线式。
2线式(手动复位时：端子4-6间接1NO自复位按钮;自动复位时：端子4-5直接短接)
4线式(手动复位时：端子4-6间接1NO自复位按钮;自动复位时：端子4-5直接短接)
备注：4线式安全触边可进行多跟串联通过一个控制器控制
4线式串联接线法(手动复位时：端子4-6间接1NO自复位按钮;自动复位时：端子4-5直接短接
注明：最多可串联安全触边的长度为60m。链接导线最长250m，0.35mm平方

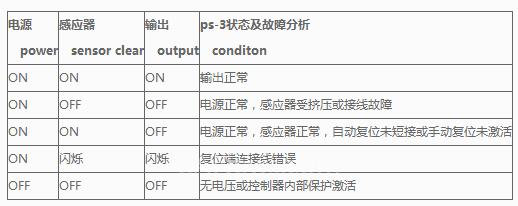

控制器功能状态指示
说明：安全触边单独使用时，无安全功能。2线式触边带有1NO触点，4线式触边带有2NO触点(红线与黑线分别形成1副NO触点)
