在WinCC (TIA Portal) 中如何通过控制器实现画面的切换?
描述
想使用过程控制器实现画面的切换功能。多种方法可供选择。
● 使用区域指针中的"作业信箱"。
● 使用触发变量
使用区域指针中的"作业信箱"
在相应链接下的区域指针中激活 "作业信箱" 。作业号 51 执行画面切换。该区域指针对于 HMI 面板和 WinCC Runtime Advanced 有效。
关于此主题的更多信息请参考手册以下位置 "WinCC Advanced V13.0 > Visualizing processes > Communicating with controllers > Communicating with SIMATIC S7 1500 (or S7 1200 / S7 300/400 / S7 200) > Data exchange > Data exchange over pointers > Area pointer "Controller Job" ".
使用触发变量
或者，也可以通过控制器的变量实现设备画面的切换功能。步骤如下：
在控制器中创建一个数据类型为"Int" 的 "Screen number" 变量。

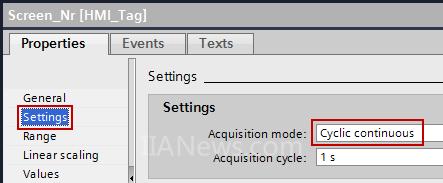

在操作面板中插入此变量为 HMI 变量。设置采集模式为“循环连续”。
图. 01

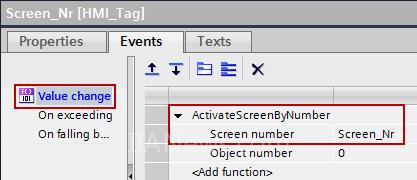

在此变量的“数值更改”事件下配置 "Activate Screen By Number" 函数。
选择 "Screen number" 变量。
图. 02
