如果您使用的是8位\16位单片机、ARM等微控制器，并希望通过简单易操作的控制器来控制相应的液晶屏,那么请选用单片机接口控制方案。此方案提供8bit并口数据总线接口，成本低廉，技术成熟，使用便捷，是众多数字化行业性价比较高的理想选择；主要由五部分构成:输入信号、多媒体显示控制器、TFT液晶屏、逆变器及配件。

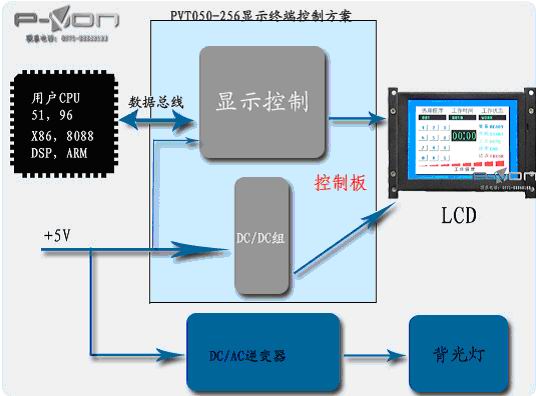

原理框图2-1
a.适用输入信号：
8bit并口数据总线，如单片机（8051、51 、96 、X86 、8088 、Z80 、DSP 等），ARM等
b.单片机接口控制方案特点：
(1) 单片机接口控制方案是杭州平望科技公司推出，采用 ALTERA 公司大规模可编程集成电路（ FPGA ） EPM3128 编程实现，性能稳定，不局限于单色的字体问题，高宽温，高亮度，大视角具有与计算机接口和操作指令简单统一、可以对显示存储器进行实时的读写操作的特点。适用于多种液晶屏，如真彩色 TFT-LCD (数字接口&模拟接口)、但它也存在一定的局限性：功能简单，局限于中低分辨率 ，产品升级移植不方便，目前产片料号：PVT050-256，PVT060-256。
(2) 控制LCD色彩：
●TFT(真彩色)LCD模拟屏：5寸，5.6寸，可实现256色四页缓存。
●TFT(真彩色)LCD数字屏：6.4寸，8寸，10.4寸等可实现256色四页缓存。
c.分辨率类型：
●TFT(真彩色)LCD（数字接口LCD）：可支持分辨率320×240，640×480，800×600
●TFT(真彩色)LCD(模拟接口LCD):可支持分辨率320×234
d.逆变器的选配
若您的LCD背光采用的是CCFL（冷阴极灯管），那么您一定要选择参数匹配的的逆变器，才能确保LCD合适的亮度和寿命，否则不正确使用会严重导致LCD显示质量，灯管寿命降低。为了确保我们提供的LCD显示效果，我公司为每款LCD提供匹配逆变器，欢迎进入背光及其驱动 了解更多知识。
e.配件选择
请根据控制方案的要求正确选择相应配件，特别注意选择优质的信号线缆，另5寸模拟屏配有安装外壳。
f.行业方案应用
1、示波器；2、无纸记录仪；3、机床控制器；4、电力仪表
