【流量】精准“碳”控，从流量开始--恩德斯豪斯CCUS流量解决方案

CCUS实施面临的核心测量挑战

● 强腐蚀介质测量

胺液、富CO₂溶液等腐蚀性介质加速仪表损耗，导致测量漂移

● 复杂工况适应

受限空间安装、流态扰动等工况导致传统仪表精度下降30%以上

● 碳计量可溯性

碳交易市场要求精确可溯的CO₂流量数据，现有技术难以满足认证标准

● 系统可靠性

CCUS连续运行需求与仪表故障率矛盾突出，单点故障可能造成碳泄漏

CCUS全场景测量方案

01、碳捕集流程的核心测量点

在"双碳"政策驱动与能源转型背景下，碳捕集、利用与封存(CCUS)技术已成为实现碳中和目标的关键路径。该技术覆盖从工业排放源捕集二氧化碳，到运输、利用或地质封存的全价值链。随着CCUS规模化应用，高精度、高可靠性的流量测量需求显著提升。恩德斯豪斯凭借完备的流量测量解决方案，为CCUS项目提供关键技术支持。

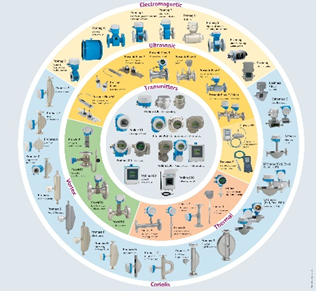

恩德斯豪斯具有齐全的流量产品线，助力CCUS项目高效运行

当前主流技术采用基于化学吸附的燃烧后捕集工艺，关键流量监测点包括：

● 贫液流量控制：调节CO₂捕集效率

● 富液流量控制：维持吸收塔底部缓冲罐液位稳定

● 再生贫液流量：工艺循环控制

● 冷却水流量：系统温度管理

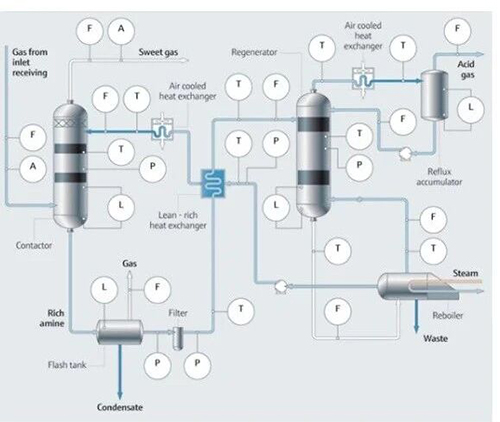

碳捕集工艺流程示意图

CCUS应用案例

02、应用案例：新疆某20万吨/年CO₂捕集项目

恩德斯豪斯电磁流量计Promag P/W在项目中：

● 实现高精度碱液/富液流量测量

● 耐受高腐蚀性介质，故障率下降

恩德斯豪斯外夹式超声波流量计Prosonic Flow W应用于：

● DN900/DN1000大口径水管

● 直管段要求降至前2D后2D，节约安装空间

03、产品技术亮点

恩德斯豪斯电磁流量计Promag P/W

● 四电极结构，无需安装接地环，降低安装成本和维护难度，同时可监测管道是否满管;

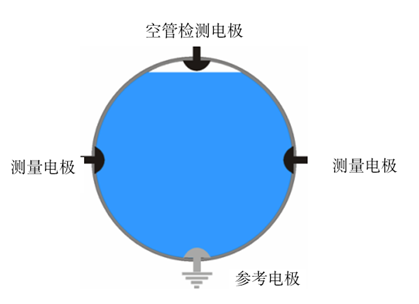

四电极结构示意图

● 丰富的电极和内衬材质，适用性强，保证使用寿命;

● 0DN全通径设计，流量计可直接安装在弯头、三通等扰流件后面依然保证测量精度，不受安装空间限制，能够轻松应对复杂的管道布局;

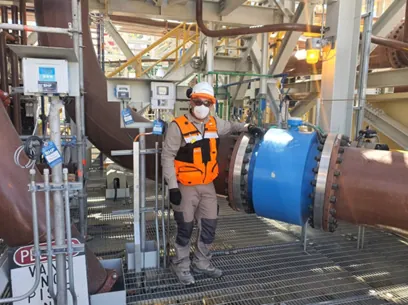

客户现场安装案例

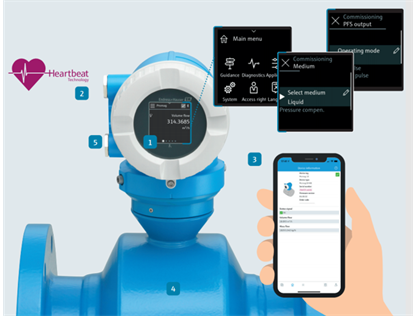

● 网络服务器Webserver和无线调试功能(WLAN/蓝牙)，用户可以无需手操器或专用软件即可进行设备调试和数据监控，实现了高效便捷的操作体验。

App操作界面展示

恩德斯豪斯外夹式超声波流量计Prosonic Flow W：

● 创新FlowDC功能，在有限空间内(直管段仅需前2后2)实现最大的性能;

● 标配固态耦合垫，实现整个产品生命周期内免维护;

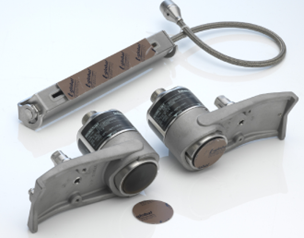

固态耦合垫示意图

● 安装状态显示，保障测量数据的可用性和正确性;

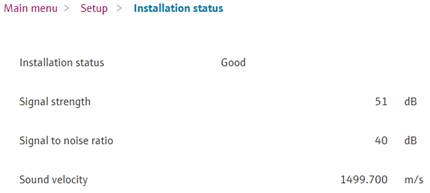

安装状态实时查询

● Heartbeat Technology 心跳技术，可监测管道黏附和非均匀介质，进行预防性维护。

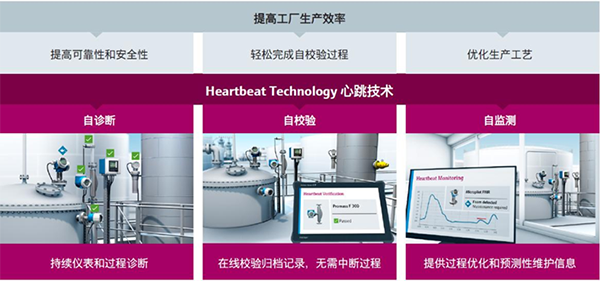

恩德斯豪斯专利心跳技术

变废为宝的经济效益

04、捕集段关键控制点

在碳捕集后续的运输、利用和封存应用中，二氧化碳流量测量是主要流量测量点之一。科里奥利质量流量计可提供最合适的技术，特别是对液态二氧化碳。

恩德斯豪斯科里奥利质量流量计，采用先进的微弯管设计，体积小重量轻便于安装，测量精度高，过程条件变化影响小，根据ISO/IEC 17025标准进行完全可追溯校准。

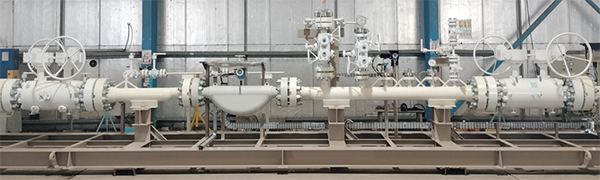

同时恩德斯豪斯具有丰富的液态CO2计量撬的专业知识和应用经验，计量撬广泛应用于轮船、火车和汽车的装卸应用中，恩德斯豪斯在全球范围内为客户提供整个项目生命周期的支持。

恩德斯豪斯流量计：创新测量技术

CCUS技术作为实现碳中和目标的重要手段，其各个环节对流量测量产品的精度、可靠性和适应性都有着极高的要求。

恩德斯豪斯流量产品凭借其卓越的技术性能，在CCUS项目中得到了广泛应用。不仅能够满足CCUS项目中的流量测量需求，还能为客户带来高效、便捷、可靠的使用体验，助力CCUS产业的可持续发展，为实现碳中和目标贡献重要力量。

恩德斯豪斯作为测量技术的领航者，将继续致力于为客户提供优质的流量产品和解决方案，与您携手共创绿色未来。

（恩德斯豪斯）
