Basler视觉方案 | 灵活攻克高精度PCB二次钻孔视觉定位挑战

在PCB制造领域，二次钻孔的精度和效率直接影响产品的质量和生产成本。传统六轴钻孔机通常通过拍摄固定靶孔定位，难以满足高精度二次钻孔的需求。尤其是当额外面对多样化的板材颜色和钻孔更加严格的同心度要求时，传统视觉方案在面对实现稳定高效的视觉定位任务时常会陷入三重困局：

材质反光特性多变，成像稳定性难保障：

不同板材，比如铜板的金属反光与棕色基板的吸光特性迥异，普通光源方案易导致图像过曝或特征丢失，直接影响定位精度。

全孔位检测需求与效率的矛盾：

不同于仅检测几个定位孔的常规工艺，二次钻孔需对每个孔位进行亚像素级定位。因此也对图像传输速度和后续处理流程的效率提出了严苛考验。

技术方案的可持续性焦虑：

面对未来可能新增的复合材料或更精细的孔型，针对此类应用的视觉方案既应当确保当前稳定性，又需为未来预留升级空间，单一硬件供应商往往难以兼顾。

Basler视觉方案：软硬件与定制咨询的整体价值交付

Basler 首先提供了可靠的硬件视觉系统：采用高性能、高分辨率的5GigE工业相机以及镜头在毫米级视野内捕获高精度图像，为后续亚像素的钻孔定位以及图像处理奠定坚实基础;配合定制的三色光源，确保铜板、棕板等不同表面材质获得一致的高对比度图像，有效解决了多色多材质板材的成像难题。

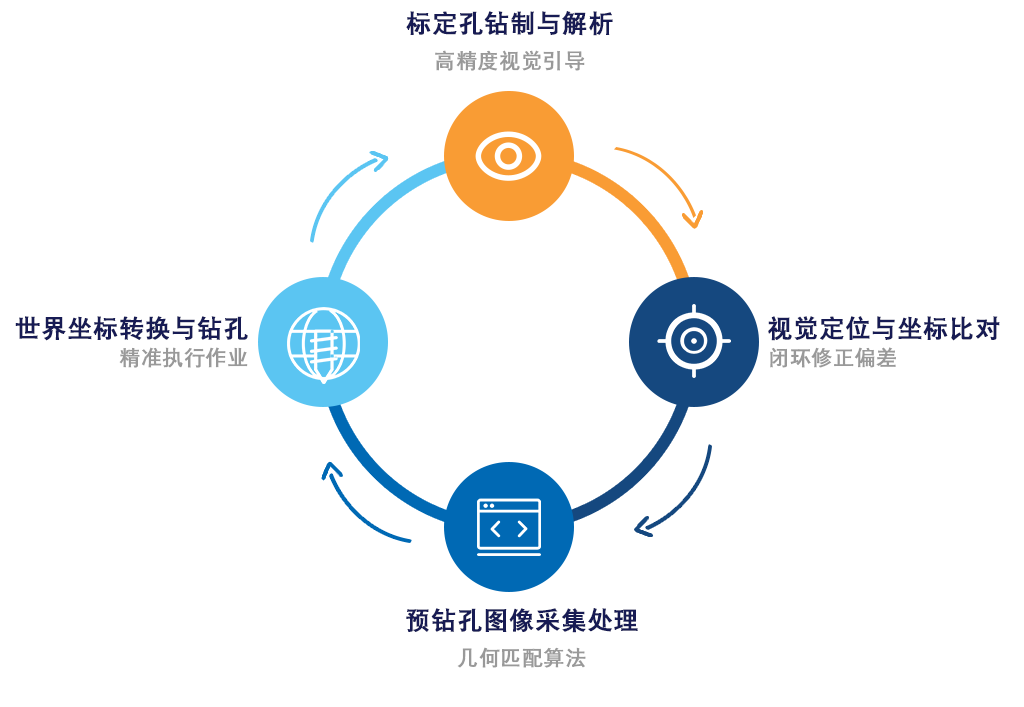

基于这套硬件系统，Basler针对PCB板二次钻孔定位开发的技术流程采用高精度视觉引导机制——首先在基板上钻制标定孔，通过工业相机拍摄标定孔位并进行图像解析，将视觉定位结果与机械钻孔坐标进行比对;若存在偏差则循环修正直至标定验证通过。

完成标定后，相机自动移至每个预钻孔位进行图像采集，经几何匹配与拟合圆算法处理获取圆心像素坐标，通过标定矩阵转换为世界坐标系，最终引导机械钻头精准执行二次钻孔作业。相较于传统依赖物理治具定位或人工坐标校正的方案，Basler技术流程通过闭环标定机制消除机械累积误差，避免人工干预导致的精度波动;该视觉定位系统可在微米级精度下通过技术流程优化补偿钻孔位置偏差，大幅提升钻孔位置一致性。

为充分发挥上述硬件系统与技术流程的效能，并精准匹配客户对图像传输速度的需求，Basler 协助客户选定了适用于 PCB 二次钻孔应用的成熟软件产品。 该软件能高效处理高速相机传输的图像流，高效完成标定特征解析、钻孔位置精确定位及必要的图像处理等关键步骤，并精准实现像素坐标到世界坐标的转换。

软件与硬件、流程的紧密结合，确保了整个定位引导过程的稳定可靠，共同构成了以客户需求为导向的完整定制化视觉方案。

Basler视觉方案：

从当前需求到长远价值的多重优势：

1、高精度与稳定性

通过使用可靠的硬件设备，确保二次钻孔的定位精度满足严苛要求，降低因定位偏差导致的层间对位失效风险;同时通过减少人工校验环节显著缩短生产节拍，配合自动化坐标修正能力有效降低报废率，同时系统运行稳定，减少生产中的异常情况。

2、灵活适配

定制光源和可调整的成熟软件功能使方案能够轻松应对不同颜色和材质的板材，为客户节省了额外的设备投入成本。

3、未来兼容性

方案的模块化设计为后续功能扩展预留了空间，基于5GigE相机的视觉方案，既能突破高速高吞吐场景的技术瓶颈，通过硬件加速充分优化系统成本;也能满足存量系统的平滑升级，客户无需更换核心设备即可实现新应用的快速部署，以更低改造成本获取更显著的性能提升。

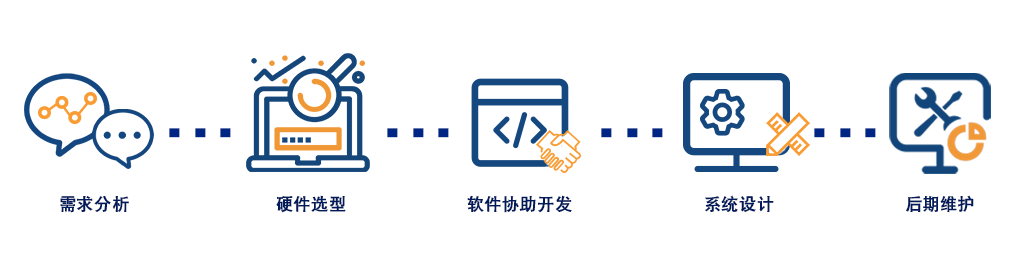

作为整体视觉方案提供商，Basler 从项目初期即深入参与需求分析，凭借在高性能硬件系统配置与复杂成像环境快速适配方面的能力，确保方案精确匹配应用场景。同时提供覆盖 项目全生命周期的专业支持——包括持续的维护、升级与咨询——高效满足当前应用需求，并为客户长期生产优化与保持技术竞争优势提供保障。

对于有个性化需求或未来计划扩展应用的客户，Basler将以客户需求为导向，根据具体场景提供进一步定制服务，确保视觉方案始终与生产需求同步演进。

（来源：Basler机器视觉）
