广东这个大型石化项目为什么能大规模部署Ethernet-APL？离不开它的幕后推手

2025年06月19日

自2021年正式推出以来，被称为过程自动化“新黄金标准”的Ethernet-APL正在迅速崭露头角，成为现场总线的新宠。作为Ethernet-APL的重要参与者，菲尼克斯电气积极贡献智慧与力量，保障现场信号稳定可靠运行，保护APL设备过压安全。

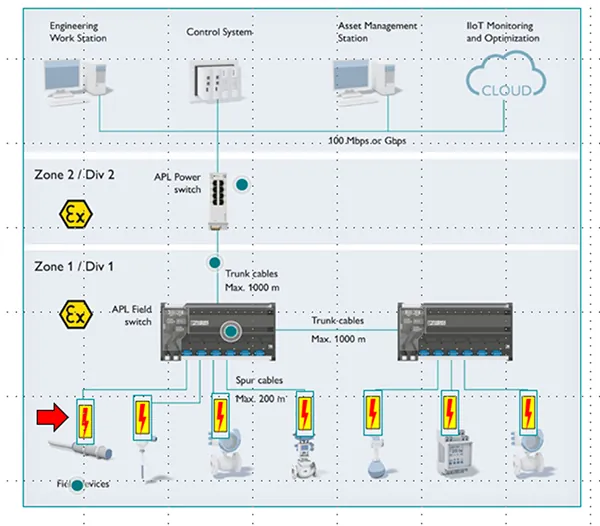

什么是Ethernet-APL?

APL(Advanced Physical Layer)高级物理层，即以太网网络数据传输在物理层面的进一步发展，仅需两根线缆(先前需四根或八根)即可交换以太网数据。除纯通信用途外，该技术还可选择性地为同对导线的所连设备供电。

综上，以太网APL是单对以太网 (SPE) 的数种落地形式之一，其传感器直连特性实现了直达现场终端的持续通信。

Ethernet-APL五大特点：

● 适合长距离传输，干线可长达1000m，直线可达200m;

● 可用于防爆区域(0、1及2区);

● 兼容性强，显著提高不同制造商设备和系统的互操性;

● 数据传输量大，速率高达10Mbps(1000m);

● 采用现有布线和成熟的以太网协议，如EtherNet/IP™、HART IP、OPC UA及PROFINET，从而实现高成本效益的系统现代化改造。

面向未来，Ethernet-APL大有可为，为流程工业转型升级筑牢数智化底座。既然Ethernet-APL如此重要，该如何保障其通讯稳定和安全呢?菲尼克斯电气有一份高分答卷。

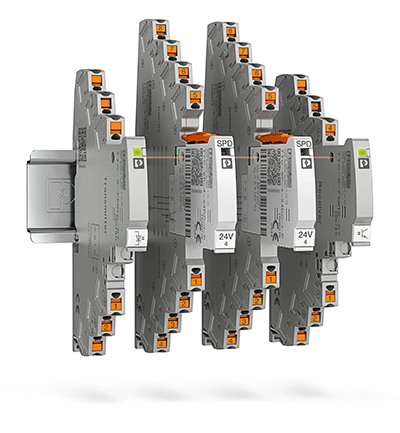

TTC-APL系列电涌保护器

TTC-APL

菲尼克斯电气依托多年信号电涌保护器设计经验，针对现场总线多样化应用场景，推出两款适配Ethernet-APL信号传输系统的过电压保护解决方案，可覆盖不同危险区域。

TTC-APL系列产品最大放电能力可达20kA(8/20μs, Non-Ex)，通讯速率高达10Mbps，状态可视，并具有适用于海拔4000m场景等优势，完美契合APL现场应用需求。

产品特点

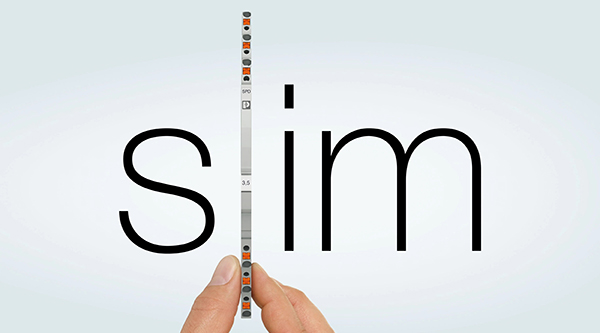

NO.1 • 超薄尺寸

最小厚度仅为3.5mm

是目前市面上最薄的电涌保护器

极大节省了安装空间和成本

NO.2 • 红外遥信报警功能

不仅提供本体物理状态指示

还支持远程显示状态

足不出户即可掌握电涌保护器工作状态

及时、定点、有效地发现并排除问题

减少宕机风险

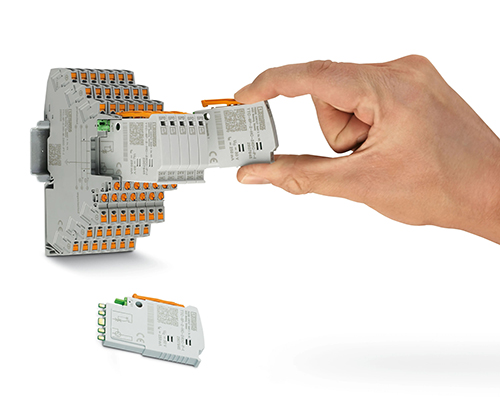

NO.3 • 支持在线更换方案

支持热插拔功能

无需中断设备通讯

便捷地更换受损电涌保护器

保障现场设备无障碍、稳定运行

NO.4 • 无惧恶劣环境

适用于防爆(危险区域0区、1区、2区)

以及盐雾、高海拔、高温高湿环境

筑牢高品质安全城墙

为客户稳定生产打下坚实基础

客户案例

案例背景

2024年湛江某大型石化项目中，首次大规模使用Ethernet-APL/SPE总线，实现了系统控制从Ethernet-APL交换机到现场设备一网到底、端到端的控制，有效提高了数据转运效率和时效性。

由于该项目地处雷电高发区域，地闪密度极高，客户所属的石油化工行业现场工艺需求严苛复杂，需要采集大量温度、流量、压力、阀门开/关等信息，通过Ethernet-APL总线将信息由室外传入室内控制中心。客户需要保护设备免受电涌的潜在威胁，减少现场接线工作量，并对电涌保护器进行状态监测，以便现场人员及时发现问题、检修及更换。

解决方案

菲尼克斯电气TTC-APL系列电涌保护器精准直击客户痛点，凭借可插拔、遥信报警、直插自锁、分段刀闸等优势，极大减少了客户现场工作量，并为后期便捷检修维护提供了有力支撑。
