【技术新知】双向电源在家用储能系统的应用 - 明纬电源BIC-2200 系列

家用太阳能与储能系统正快速发展，整合双向电源与控制系统可提升能源效率，实现家庭能源自主与可持续发展。本文主要探讨明纬 BIC-2200 系列双向电源在家用储能系统的应用与分析。

● 从家用太阳能系统到家用储能系统

在家用太阳能系统的初期，所产生的电力通常会供家庭设备使用，并将多余的电力回售给电网以抵消电费。然而，将多余的太阳能电力回售给电网的经济效益随着时间的推移逐渐下降。

另一方面，电池技术的创新使得家用储能解决方案变得更加具有成本效益，让家庭可以储存并使用自家产生的电力，而不是将其回售给电网。这促使了储能系统需求的增长，因为家庭希望最大化利用他们的太阳能，并减少对电网的依赖。

● 了解家用储能系统

家用储能系统的组件：① 电池;②逆变器;③充电器;④ 控制系統

家用储能系统提供屋主能在用电高峰时段使用储存的能量，从而降低电费并增强能源独立性。

● 使用双向电源提升家用太阳能系统

透过整合智能充电器和逆变器等组件，屋主可以提升现有的太阳能系统，更有效地利用产生的电力。智能充电器能确保电池高效充电，而逆变器则将储存的电池电力转换回可用的家庭电力。在这一过程中，双向电源系统发挥了关键作用。

● 双向电源的角色

像 BIC-2200 这样的双向电源系统在家用储能系统中尤其具有重要作用。例如，当太阳能板产生的多余电力未被家庭设备立即消耗时，控制系统可以将这些电力导入双向电源系统，并将交流电(AC)转换为直流电(DC)，以高效地为家用储能电池充电。这样的无缝整合确保了产生的能量不会浪费，将多余的能量储存起来，供日后使用。

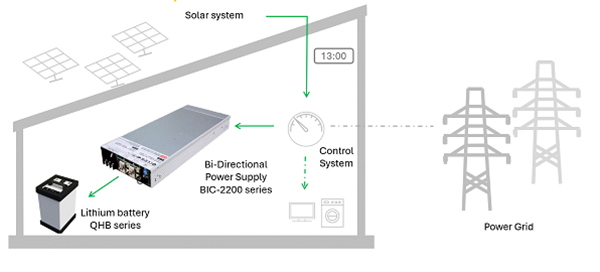

图1. 双向电源 - 储存多余电力

另一方面，在高需求电力的时段，双向电源系统可以反向运作。它将储存的直流电(DC)能量转换回交流电(AC)，然后用来为家庭设备提供电力。

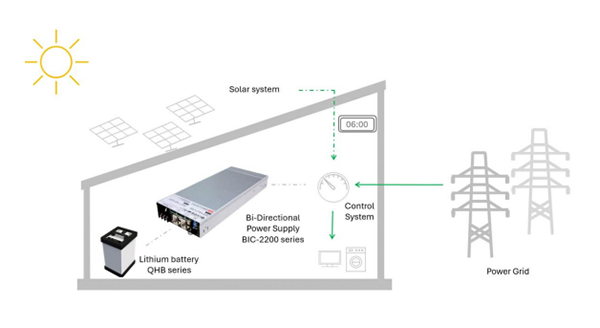

图2. 双向电源 - 使用电池电源

● 将双向电源整合到控制系统中

双向电源在家用储能系统中至关重要，因为它能够将能源的流入和流出电池进行转换，为充电和放电过程提供灵活性。这种灵活性是有效储存和利用能源的基础。

● 可编程双向电力供应

明纬的双向电源 BIC-2200 系列提供了 CANBus 选项，使控制系统能够以毫秒级精度 管理电源。这一功能使控制系统能够快速且准确地调整设置，同时透过内建的指令持 续监控设备的状态。

从系统安全角度来看，BIC-2200 提供多个监控指令，将系统状态和错误讯息传送给 控制系统。这一功能确保了电源状况的实时追踪，增强了整体系统的安全性与可靠性。

● 透过先进的双向电源提升效率与可靠性

总结来说，将像 BIC-2200 这样先进的双向电源系统整合到家用储能系统中，能显 著提升系统的效率和可靠性。利用这些先进功能，屋主可以最大化利用太阳能，降低 能源成本，并保持一个可靠且高效的能源系统。随着技术的不断进步，投资于这类先 进系统将提供一种更可持续且具成本效益的家用能源管理方式。

图3. 家用储能应用范例

● 启用 BIC-2200 CANbus 控制(BIC-2200 技术说明)

为了充分发挥具双向电源的设备 (如具 CANBus 控制的 BIC-2200) 的潜力，建立稳 定的 CANbus 联机至关重要。第一步需要将 CANH、CANL 和参考接地线连接在 BIC-2200 和 CANbus 转换器之间。此配置可确保准确识别 CANbus 讯号的电压差异。具体而言， 将 CANH 讯号连接至第 7 脚(Pin 7)，将 CANL 讯号连接至第 8 脚(Pin 8)，参考接地线 则可接至第 9 或第 10 脚(Pin 9 或 Pin 10)。

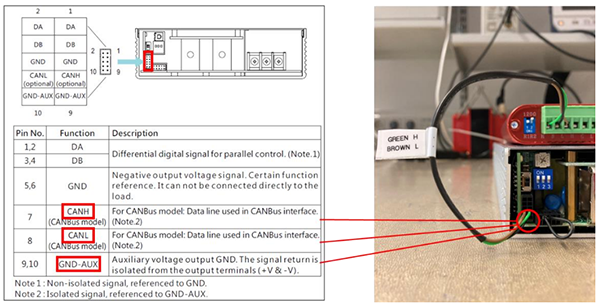

图 4. CANBus 接线与脚位连接示意图

就像具有 IP 地址的网络系统一样，CANbus 透过地址来管理多个设备。透过追踪讯 息流程并使用 DIP 开关，使用者可以轻松更改不同台 BIC-2200 的地址，从而实现对每 台双向电源的精确控制。如下图所示：

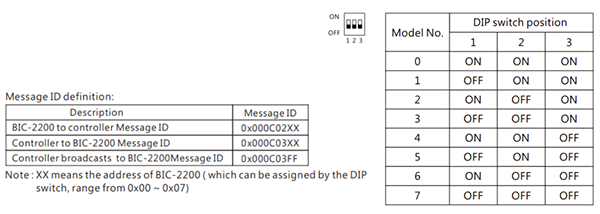

图 5. DIP 开关设定与地址对应表

此外，电流均流功能允许最多五台 BIC-2200 电源并联运行，以在需要时提供更高 的输出功率。

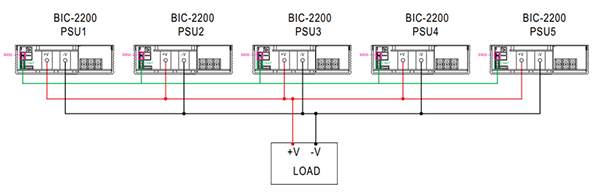

图6. 电流均流功能与并联连接示意图

※ 免责声明：将能源回馈至电网在大多数国家都受到特定法规的限制。使用者应在将 BIC-2200 连接至电网 之前，了解当地的法规和要求，并采取必要的措施，确保符合所有当地法规。

（来源：明纬电源）
