标准先行 | 湾测安全门开关多重认证体系深度解析

立足诞生即合规的先进理念，湾测始终将标准制定经验与智能制造场景需求深度融合，持续赋能产品创新与品质升级。本期聚焦安全门开关，深入解析其技术参数中"符合标准"背后蕴含的安全逻辑与可靠性保障机制。

以湾测安全门开关DS系列为例符合的标准有EN 60947-5-1ISO、14119:2013ISO、13849-1:2015

01 符合EN 60947-5-1标准

EN 60947-5-1标准针对安全门锁的规定主要围绕机电式控制电路电器的安全性、可靠性和性能要求展开。

适用范围

工业、建筑、交通等场景中的机电式安全门锁，如继电器、接触器、按钮开关等。

核心技术要求

具体要求如下

电气安全性：确保额定电压下绝缘性能，触点类型明确且耐久。

机械性能‌：门锁需承受特定载荷测试，操作头方向可调。

环境适应性‌：满足IP65或IP67防护等级，适应-25℃至+70℃温度范围及特定湿度条件。

功能与操作规范‌：支持电磁锁定/机械释放或机械锁定/电磁释放两种方式。

电源中断或机械故障时，门锁需自动进入安全状态。

测试与认证要求‌：通过电气寿命(至少10万次操作)、机械寿命(至少100万次循环)及盐雾腐蚀测试。

产品需清晰标注额定电压、电流、防护等级、安全认证标志及标准编号。

02 符合ISO 14119:2013标准

ISO 14119:2013标准(对应中国国家标准GB/T 18831)是机械安全领域针对安全门锁的核心规范，重点规定了联锁装置的设计、选型及安装要求。

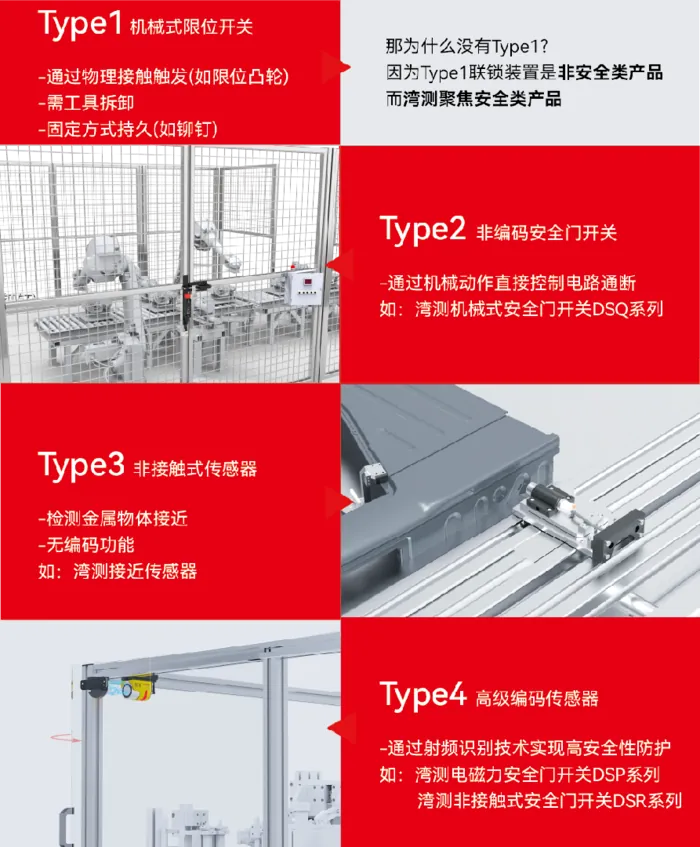

联锁装置分类与功能

湾测安全门开关类型丰富，涵盖Type2-Type4

设计与安装要求

· 锁定状态下需承受特定拉力(如1300N)。

· 凸轮、传感器等部件需通过不可拆卸的紧固件(如防篡改螺钉)安装。

· 电气设计优先使用常闭触点或“常开+常闭”组合。

· 传感器应置于不易触及或隐蔽位置。

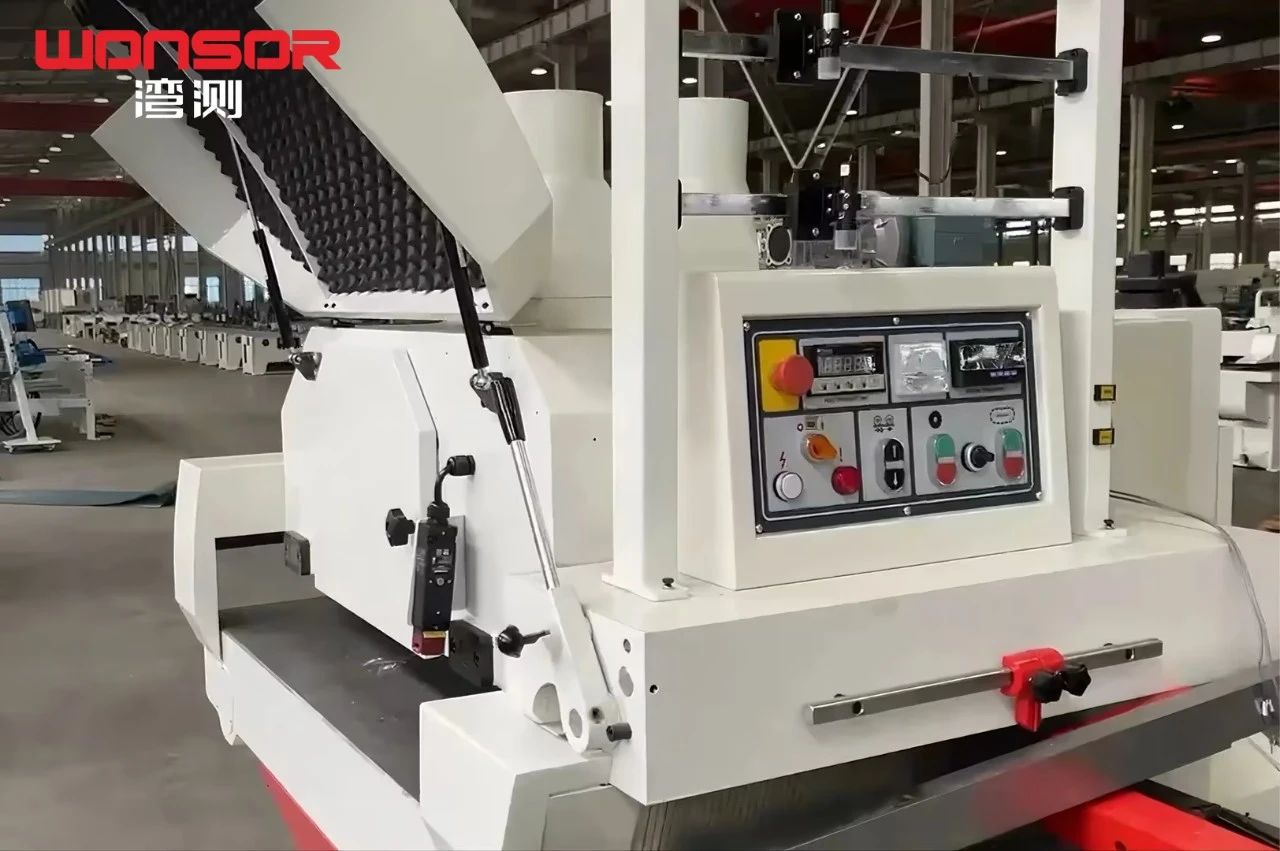

DS系列安全门开关 – 木工机械设备安全防护

1300N锁定力+机械锁定 /电磁释放

‌防篡改与可靠性要求

· 低编码装置(1/2/3型)强制使用不可拆卸的紧固件，并限制安装位置可及性。

· 高编码装置‌(4型)的执行机构需具备抗拆除设计。

· 需通过至少100万次操作循环测试，并对金属部件进行48小时盐雾试验。

03 符合ISO 13849-1:2015标准

ISO 13849-1:2015标准对安全门锁的规定主要体现在控制系统的安全相关部件设计。

安全门锁的功能定位‌

属于机械安全控制系统中的“安全相关部分”，直接参与防护功能，需与其他控制部件协同实现风险降低目标;而安全门锁的性能等级(PL)需根据风险评估结果确定。

设计要求与验证流程

可靠性分析‌

需进行故障模式、影响及诊断分析(FMEDA)，识别安全门锁的潜在故障(如触点粘连、机械卡死)，并量化其平均危险失效间隔时间(MTTFD)。

诊断覆盖率(DC)要求

PL d/e时需达到≥99%(例如通过冗余电路或周期性自检)。

结构配置‌

‌单通道结构‌(Category 1)：仅允许用于PL a/b场景，需通过高可靠性元件实现。

‌冗余结构‌(Category 3/4)：PL c/d/e场景强制要求，例如双触点开关+独立控制单元，并具备故障检测能力。

软件安全要求‌

若安全门锁集成可编程逻辑(如电子锁控制器)，其软件需满足：

· 代码模块化设计，关键功能与非关键功能隔离。

· 针对PL d/e，需进行代码覆盖率测试，如(MC/DC≥90%)。

验证与合规性

· 通过功能测试验证联锁逻辑。

· 强制进行环境适应性测试以模拟实际工况。

· 提供完整的安全需求规范、故障树分析报告及测试记录。

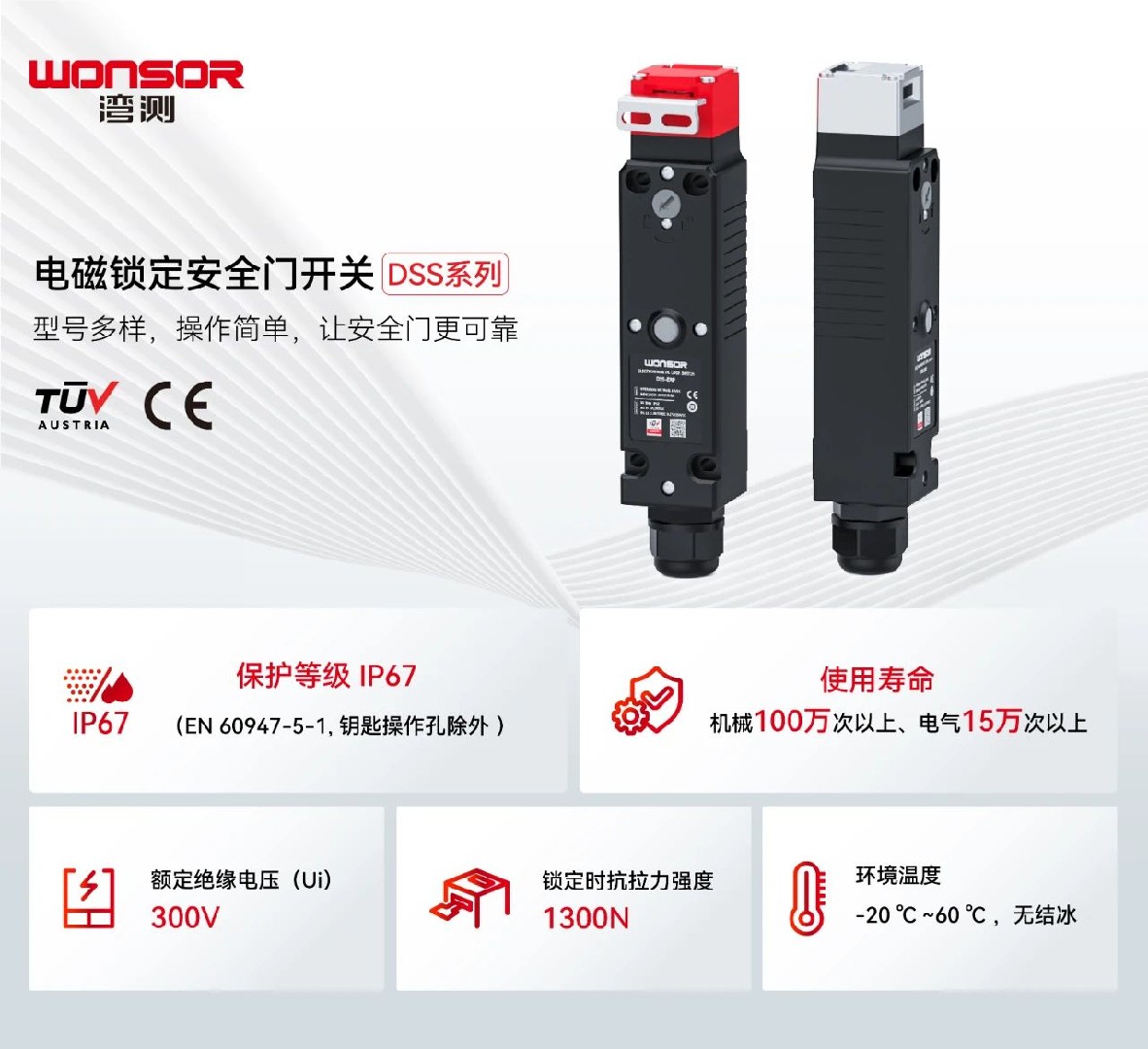

EN 60947-5-1(基础安全要求)、ISO 14119(防篡改设计)和ISO 13849-1(机械安全性能)等标准，确保在复杂工业环境中的可靠性和安全性，为制造商提供统一的技术基准。以湾测安全门开关DSS示例，其设计与制造均严格遵循上述国际标准，成为工业安全领域可靠性与合规性的双重标杆。

（来源：湾测）
