1、应用场景

本期小西为大家带来可定制化皮带料流监控系统的介绍。

在现代工业生产中，钢铁、冶金、化工、食品等行业对物料输送线的流量监控需求日益迫切。稳定的物料供应是保障生产线高效运行的基础。德国西克(SICK)推出的定制化皮带料流监控系统，凭借其灵活配置、简单易用和高稳定性等特点，在料流检测领域得到了广泛应用。

2、系统工作原理

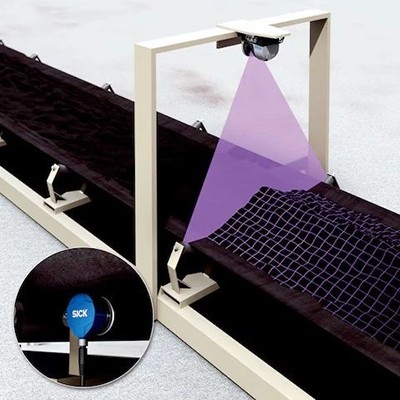

SICK 皮带料流监控系统采用2D雷达实时扫描输送线上物料的截面积，并结合编码器测量的输送线运行速度，通过运行速度对物料测量截面进行积分，计算物料的体积流量。

料流检测示意图

3、系统组成及功能

SICK皮带料流监控系统采用模块化设计，支持多种配置以满足不同场景需求：

硬件设备：

● 高性能2D雷达传感器(可根据检测精度选配)

● 工业编码器(精确测量输送线速度)

● 工业级个人电脑(IPC)：负责数据处理和存储。

软件功能：

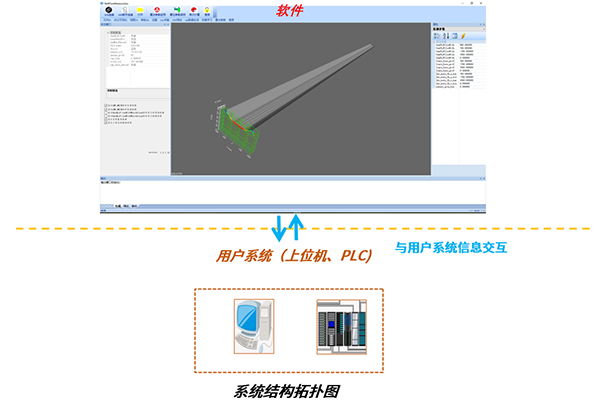

● 实时数据采集与分析：提供实时物料流量与累计流量测量结果，以及物料3D数据模型自动存档。

● 三维可视化界面：提供料流的2D截面图和3D重建效果图，便于用户直观监控料流变化情况。

● 历史数据查询与回溯：支持对存储的历史数据进行分析和可视化展示。

通讯接口：

支持多种工业通信协议(如TCP/IP、UDP、OPC UA等)，可无缝对接上位机或PLC控制系统，实现高效的数据交互。

4、系统优势

灵活配置：

根据检测精度和成本需求，用户可以选择搭配不同系列的2D雷达传感器，如下为常见的选型雷达：

● 通用型-基于LMS511雷达

● 经济型-基于LMS111雷达

● 高速高精度型-基于LMS4000雷达并支持多种通讯协议适配，无需额外开发。

精准测量：

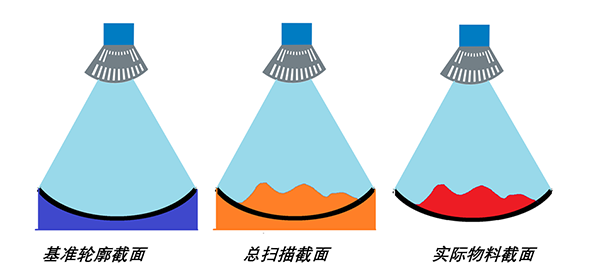

基准轮廓学习：系统通过对比总扫描截面(下图橙色区域)与输送线基准轮廓截面(蓝色区域)自动剔除背景干扰，确保物料实际截面积(红色区域)计算的准确性。

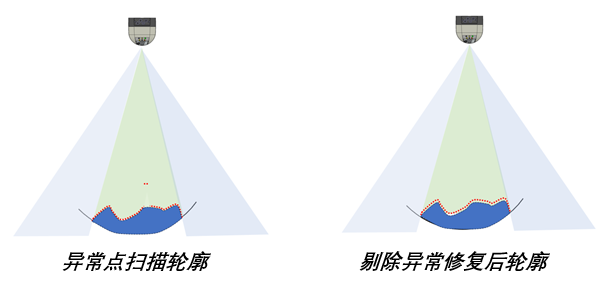

去噪算法：针对高反光(如煤炭、矿石中高反光物料块以及雨水所形成造成的镜面反射等)可能引起的噪点以及数据丢失，系统加入去噪技术，有效过滤异常点，并通过插值修复缺失数据，确保检测结果的稳定性。

直观可视化：

系统提供实时2D截面图和动态3D重建效果，用户可以直观看到物料在输送线上的分布情况。此外，历史数据支持回溯和分析功能，便于追溯生产过程中的流量变化。

高效集成与对接：

过多种通讯接口和灵活的数据格式配置，系统可轻松接入工厂的现有控制系统(如PLC或上位机)，满足不同用户的数字化需求。

5、典型应用案例

SICK皮带料流监控系统已在多个行业得到了成功应用：

内蒙古电厂煤流量检测系统：

火电厂中，皮带输送线需要高速、高精度地运输煤炭。SICK系统通过实时监测皮带上煤炭的瞬时和累计流量，帮助用户优化物料供应，确保锅炉运行稳定。

西昌矿山铁矿石流量检测系统：

对于长距离输送的铁矿石，SICK系统能够实时监控物料体积流量，为矿山企业提供精确的总量估算数据，助力生产计划优化。

某盐湖钾肥流量检测系统：

在盐湖到加工厂的皮带输送过程中，系统通过动态监测钾肥原料的流量变化，帮助用户实现精准的产量统计和库存管理。

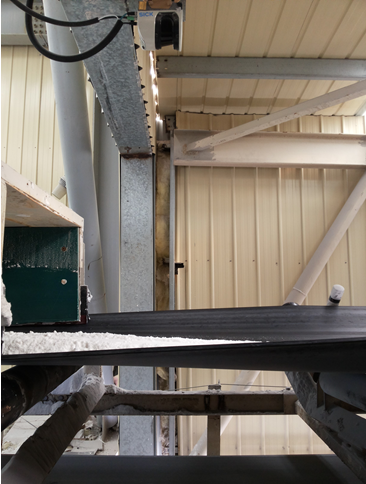

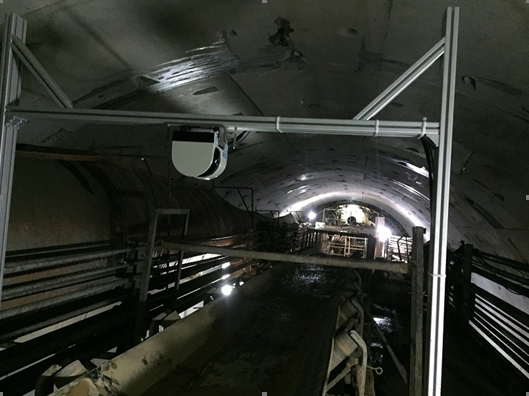

某地铁盾构机土石方流量检测系统：

地铁施工中，盾构机挖掘出的土石方需要实时监控其运输量。SICK系统通过精确测量瞬时与累计体积流量，为工程进度评估提供了可靠依据。

6、总结

德国西克(SICK)的定制化皮带料流监控系统凭借其灵活配置、精准测量和直观可视化的特点，成为物料输送线流量监测领域的高效解决方案。无论是工业生产还是大型工程，该系统都能帮助用户实现物料流量的实时监控与优化管理，从而提升整体运营效率。
