测针的类型都有哪些?看看你都用过吗?

测针是三坐标测量机的测头系统的重要组成部分，主要用来触测工件表面，通过测头的机械装置移位，产生信号触发并采集测量数据。

01、常见的测针类型

● 直测针

通常也叫球型测针，具有优秀的灵活性，是目前计量行业中最为常用的测针类型。根据测量应用的不同，可以采用不同材料的测球和测杆。

● 盘型测针

由高球度测球的截面构成，经常用于检测星形测针无法触及的孔内退刀槽和凹槽

● 星型测针

该星形组合由多个测针构成，确保最大程度的灵活性。此外，星形测针可以用于检测各种不同的形体结构，利用其进行多测针检测，大幅减少了测量周期中更换测头的次数，有效缩短检测周期。可利用五方向星形测针中心座配用任何海克斯康系列测针制作成用户定制款星形测针。星形测针的跨距是指两端测球中心的距离。此类组合多用于测量旋转对称带齿部件，例如齿轮。与星型测针功能比较类似的还有五方向测针。

● 柱形测针

与其它测针相比，柱形测针具有更大的表面积，可以准确地捕获薄壁部件的测量数据，还可以测量各种螺纹特征，并可定位攻丝孔的中心。

● 空心球测针

用于测量深孔和粗糙表面。相比实心球而言，使用空心球，可以大幅减少测针重量。

02、测针常见的技术指标

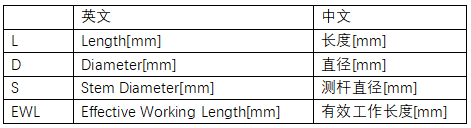

对于测针的技术指标，我们一般重点关注三个指标，即L长度,D直径,EWL有效工作长度。

03、测针材质

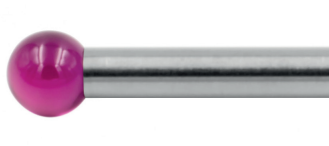

● 红宝石

红宝石由于物美价廉而成为目前测球最为普遍使用的材料。红宝石球是大多数应用场合的第一选择，是一种极其坚硬的材料。但当其与铝等特定材料接触时，会产生工件材料杂质附着。

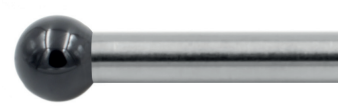

● 氮化硅

氮化硅有许多与红宝石类似的特性，是一种非常坚硬耐磨的材料。但是，当对铝部件进行测量时，其不会产生工件材料杂质附着。因此，氮化硅测针比红宝石测针更适用于铝制工件测量。

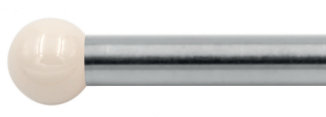

● 陶瓷

陶瓷主要用于长测针、重型测针和盘形测针。由于其耐磨性，陶瓷测针经常用于扫描极端粗糙表面，例如铸铁等。

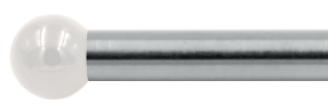

● 金刚石

金刚石是目前可用的最硬材料，其耐磨性极高，长期测量坚硬材质时，测针球体形状几乎不变。同时又完美适用于对铝制部件的 扫描作业而不会产生任何材料杂质附着现象。无论是实心还是表面涂层金刚石(钻石)测针，均具有很高的稳定性，拥有普通测针数倍的寿命。

04、测针的选型

● 注意测座、测头所允许的最大承重，最长长度;

● 测针配置尽量缩短，测球直径尽量加大;

● 尽可能减少测针组件数;

● 选用较长加长杆时，仅建议选用碳纤维材质。

（来源：海克斯康学堂）
