操作和安全信号评估 | 聚焦机械和连接安全

安全开关设备与更高级别控制器通信的最佳方式是什么?现场接线是什么样的?如何最好地分析现场数据(如何为机器的运营公司带来最大利益)?

目标：尽可能充分利用数据

由于可供选择的产品越来越多，而且连接性可以对生产率、可靠性和操作便利性产生巨大影响，因此这些问题的重要性也与日俱增。

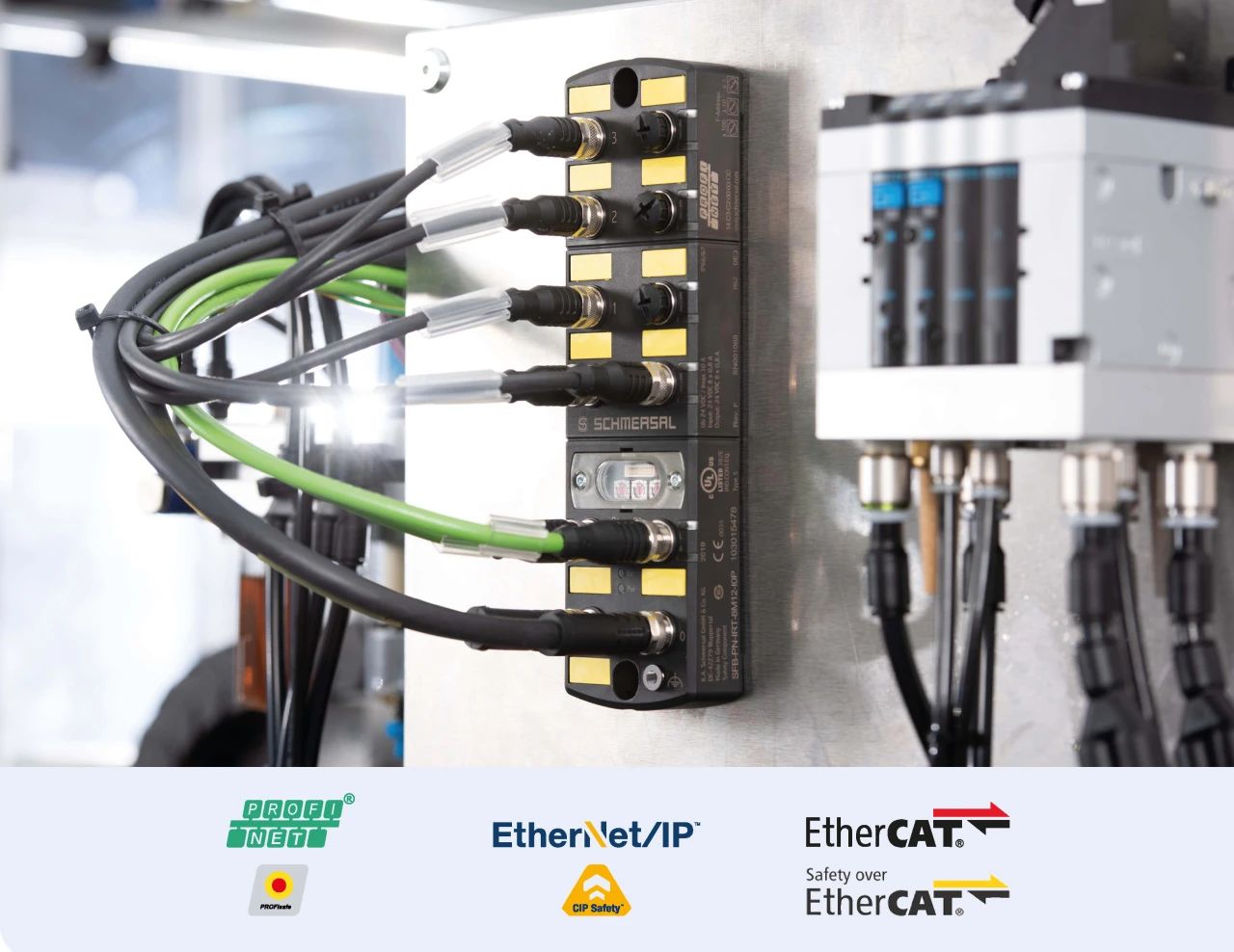

具有新现场总线协议的安全接线盒

许多机械工程师使用安全总线接线盒，可以轻松地连接多达八个不同的安全开关设备，并将其数据转发到安全控制器。安全接线盒现在不仅能够通过 PROFINET/PROFIsafe 协议进行通信，还能够通过带有CIP Safety的EtherNet/IP和带有FSoE的 EtherCAT进行通信。这意味着设计人员现在可以独立于现场总线系统配置机器的安全功能，因为这三种变体涵盖了现今国际上使用的最广泛的控制系统。

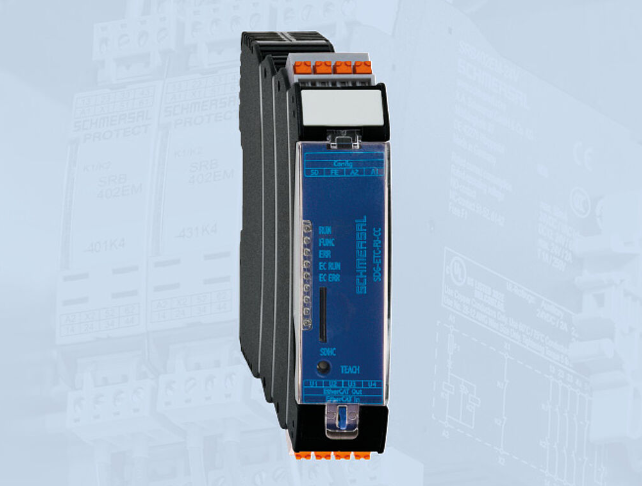

强化错误诊断

德国施迈赛开发了SD总线来简化(非安全导向)诊断数据的捕获和评估。新的SD网关与以前的变体的区别在于网络服务器和microSD存储卡。有了这些，用户可以通过网络界面实时评估事件日志，并在浏览器中以纯文本形式读出所有连接的安全开关设备的诊断数据。诊断数据可以通过不同的现场总线协议传输到机器控制器，而电磁安全锁和控制面板可以通过网络界面直接控制。

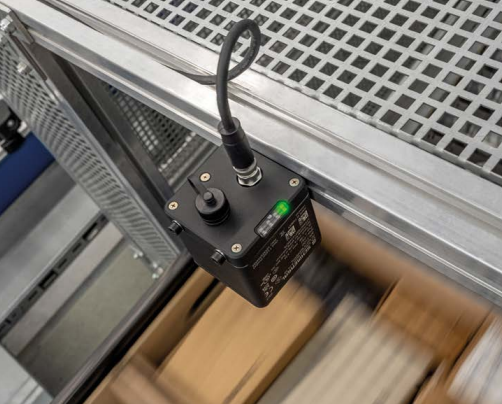

最先进的光电技术：3D ToF摄像机

借助AM-T100 3D飞行时间摄像机，德国施迈赛正在开拓工业自动化和光电领域的全新市场。该摄像机使用发射的红外光脉冲的飞行时间测距法来创建毫米级精度的场景3D图像，仅使用单个传感器即可作为点云提供。通过这项技术，摄像机可以确定物体的位置和尺寸或记录容器的装载水平。

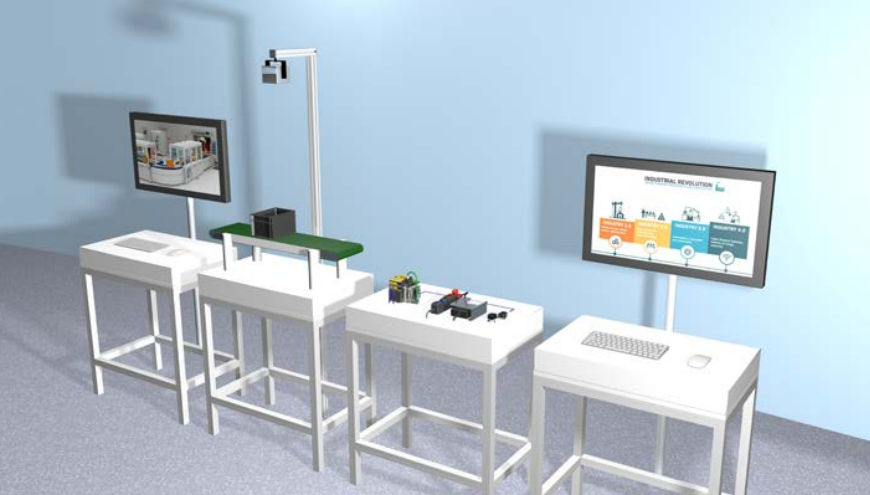

IIoT 演示器：展示一切可能

新的网关，安全总线和3D摄像机——德国施迈赛在SPS德国展上，将这三个组件通过工业物联网演示器进行了现场演示，以突出持续连接所带来的实际好处，特别是在机械安全方面。

其中两台摄像机为施迈赛IIoT演示器提供信号。作为演示的一部分，德国施迈赛展示了一条输送带，输送一个装满小零件的敞口容器。摄像头安装在输送带上方，其中一个摄像头将捕捉敞口容器的装载水平，另一个摄像头将作为 "虚拟隧道 "监控容器在传送带上的中心位置。

摄像机记录的数据将被发送到高性能图像处理软件中进行处理。生成的数据将与来自PROTECT PSC1安全控制器和PLC的数据一起保存和分析。通过一个清晰的仪表盘，可以查看分析的信息和结果。不同类型的视觉和听觉警报输出可用于提醒超出预定限值或识别异常情况。

典型任务：确定生产中的关键绩效指标

有了这些数据，可以使用进一步的处理软件来确定零件好坏的比例或与视觉可检测的默认值的偏差，并将这些值纳入与生产相关的关键绩效指标中。这种方法还可以轻松确定“整体设备效率”(OEE)。

通过 OPC UA 从控制器到边缘网关再到云端

IIoT演示器可在现场控制器中评估摄像机捕获的数据，然后通过OPC UA将其转发到Edge Gateway。然后，可以将相同的数据输入到云基础设施中。这样就有了一个集成的信息链，为用户提供了多种使用选项。除此之外，它还能在安全电路中建立连接，从而为现场更高的灵活性和更 "精简 "的布线提供先决条件，同时提高机器或系统的可用性以及流程的透明度。

（来源：施迈赛）
