【TechTalks专栏】威图机柜密封及附件设计知识科普

2024年03月29日

由于配电柜中电器元件的进一步微型化以及包装密封性的增加，电气系统对于柜内抗灰尘、温度和湿度的要求日渐提升。为了满足设备相关性能的要求，控制柜的空调设计需要同时具备控制柜领域的专业技术和温控领域的专业知识。此次课堂威图将带您了解空调安装的技术细节，帮您解决空调现场安装难题。

第二课：

机柜密封及附件设计

通常情况，机柜设计时柜体本身对于防护等级有一定要求，这是为了保证机柜柜体的稳定性。对于温控系统，为了确保机柜内部空气环境稳定可靠，机柜的密封等级必须确保至少达到IP54的标准。

什么是IP等级呢?

很多小伙伴对防护等级的概念十分模糊，下表为大家进行了直观详尽的介绍：

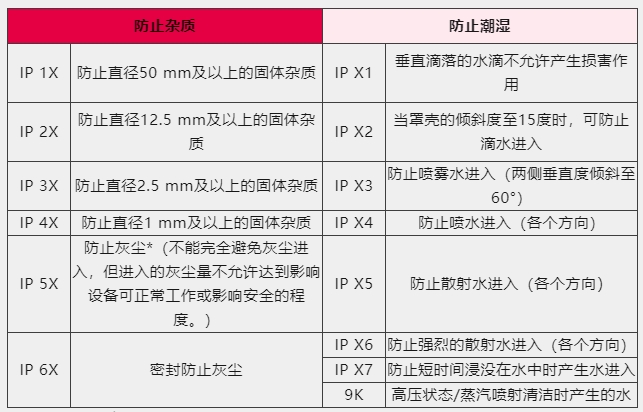

按照IEC60529的标准，IP等级明确了防止固体和液体进入的能力，IP等级标志的第一位涉及到固体物质(例如灰尘)，第二位表示对水的防护等级。

1.固体探针的整个直径部分不允许通过罩壳孔进入。

2.标志符号 9K按照 DIN EN 40050,第9部分。

威图机柜附件设计：充分考虑机柜温控

文件盒

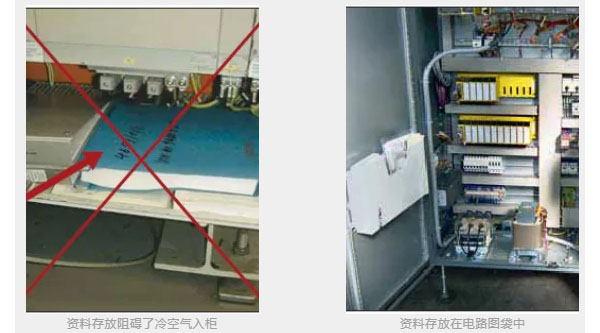

各行各业对机柜维护，设备安装都有着自己的要求，通常情况机柜需要放置安装手册，电路图，巡检报告等文件，文件放置不当，会阻碍冷空气进入柜体，影响柜内的空气循环。威图文件盒灵活安装设计，在合适的位置提供足够的面积存放资料，保证柜内散热效果。

*如果不得不在空气进出口附近安装部件，那么应使用可保证空气均匀循环的导流板。

进线管理及并柜附件

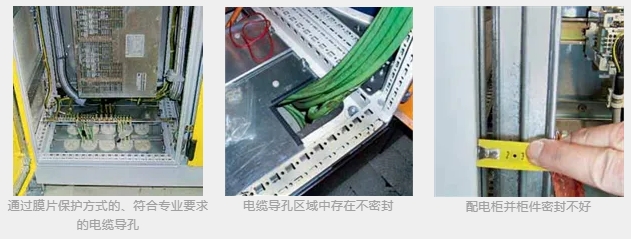

进线管理是保证IP等级的重要附件，不严密的电缆进入口密封、配电柜门的损坏(有缝隙等)，并柜密封不当，或没有按照规定将指示器和操作装置安装在柜体表面，都将导致在不适合的操作情况下，在白天产生更多的冷凝水滴落，并使控制柜中产生较高的温度。威图完备的进线管理附件系统保证机柜密封等级，保护柜内环境的稳定可靠。
