施迈赛 | 新的网络概念 – 无需布线(上)

几十年来，将安全开关设备集成到机器的安全电路中只需决定串联或并联。而现在，网络化和集成有了更多选择，包括故障安全总线系统、安全现场接线盒和诊断接线盒。设计人员现在有了更多的选择，并且需要考虑什么是重要的。

久经考验，性能卓越：安全总线

安全总线系统是经受住时间考验的解决方案之一。广泛使用的系统是 AS-Interface Safety at Work (AS-i SaW)。施迈赛的许多设备系列均可与该总线系统集成连接，其他设备可通过单独的接口模块连接。集成、网络和链接是自动化技术的重要趋势。机器制造商和用户都可以从数字化中获益，例如提高生产率、轻松适应个性化要求以及改进错误诊断。该系统的优点包括：

● 能够通过黄色 AS-i 扁带式电缆传输操作和安全信号。

● 对于系统制造商来说，这意味着安装工作量的减少和更灵活的配置。

● 而对于运营公司来说，这意味着可以更全面地评估安全开关设备的运行状态。

AS-i-Safety 标准的优点：

● 不仅有助于以最少的接线工作实现快速安装，而且还具有更大的灵活性。

● 另一个优点是全面的诊断功能，它有助于在出现异常或故障时更快地识别错误源。这对于广泛、复杂的系统尤其有利，可大大减少停机时间。

● 此外，安全总线也可以为仅具有少量安全开关设备和功能的紧凑型机械带来好处。

从开关设备到更高级别的持续通信

施迈赛用于捕获操作数据(包括开关周期、极限值警告和距离警告)的 SD 总线同样久经考验。在最新的 SD 4.0 版本中，这些数据通过单线总线(用于串行诊断的 SD 总线)捕获，并循环传输到 SD 网关或模块化 Protect PSC 1 安全控制器。这为明显简化更高级别的网络创造了先决条件——最高可达OPC UA作为M2M通信的标准化协议。这种联网形式的优点：

● 能更好地将现场收集的诊断信息可视化，并能更好地通过移动设备(如平板电脑和智能手机)进行访问。

●SD 网关是施迈赛 SD 总线与传统现场总线或 M2M 接口之间的连接点，可实现清晰的可视化，例如预测性维护概念的一部分。举个特别的例子：如防护门错位等异常情况会显示给用户，以便用户立即进行干预。这有助于提高系统的可用性，将停机风险降至最低。

●它还能实现多达 31 个安全开关设备的 "精简 "布线，节省成本。

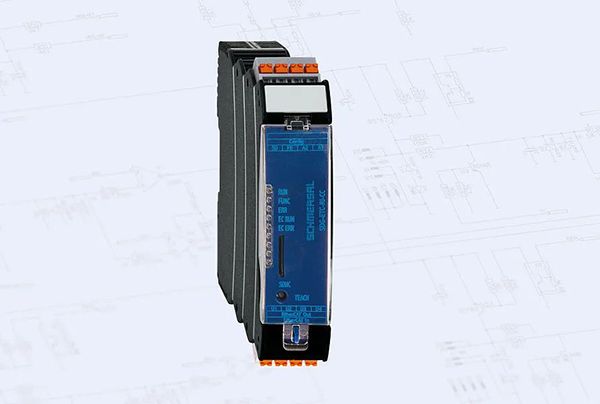

带集成网络服务器的新型 SD 现场总线网关

考虑到这些优势，施迈赛公司不遗余力地扩大该产品系列就不足为奇了。SDF 现场总线网关是一种通过现场总线将信号传输到机器控制器的新产品。此外，最新的 SD 网关还配备了网络服务器和 microSD 卡。这样，用户就可以通过网络接口实时评估事件日志，并在浏览器中以纯文本方式读取所有连接的安全开关设备的全部诊断数据。此外，电磁安全锁和控制面板等设备也可以通过网络界面直接控制。

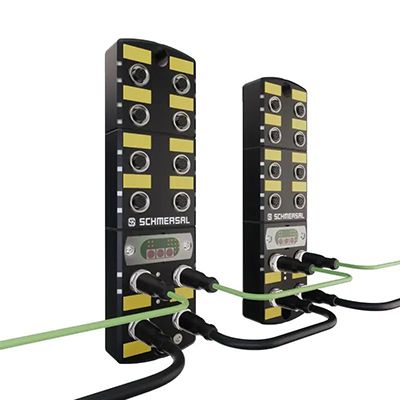

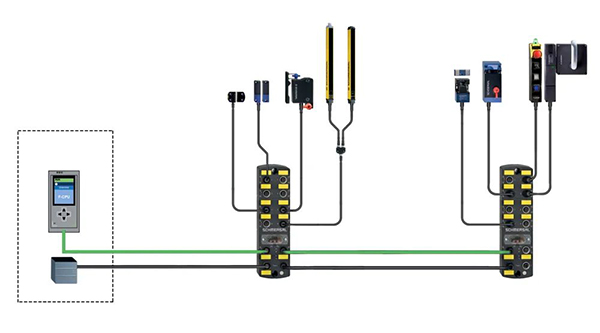

现场总线：施迈赛开发的“安全现场接线盒”系统可在现场连接多达 8 个不同类型的安全开关设备(电磁安全锁、安全传感器、具有急停功能的控制面板、安全光幕等)。这有助于降低成本，特别是当机电和电子终端设备仅占用单个设备连接时。安全和操作信号均被捕获并通过即插即用方式连接到更高级别的控制模块，例如安全 PLC。

（来源：施迈赛）
