高效数据中心：布线与测试技巧全攻略

随着数字化转型、云计算、大数据、边缘计算、物联网和5G的不断发展，数据中心行业面临着广阔的市场机遇，并朝着更加灵活、可持续、智能和安全的方向发展。

综合布线基础设施是数据中心中非常重要的方面，因其关乎数据中心的灵活性、可扩展性、简化管理、高性能和可靠性，并需支持多种应用和未来扩展。

数据中心不断扩大容量，并支持高带宽、低延迟的设备间的数据传输，不仅要求连接数据中心设备的所有链路的底层布线基础设施都应遵循行业标准，同时要求对综合布线系统按照标准进行检测验收，所涉标准包括：

ANSI/TIA-568 Commercial Building Telecommunications Cabling Standard包含了关于布线拓扑、最大传输距离、连接硬件性能、布线实践和测试方法等方面的规定

ISO/IEC 11801:2017 国际标准，旨在确保布线系统的质量和性能，同时支持多种通信技术和应用

GB/T 50312-2016《建筑给水排水设计规范》

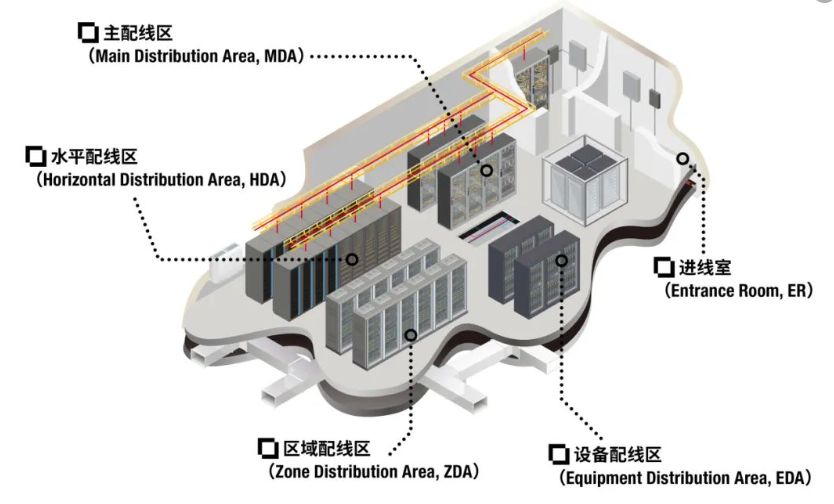

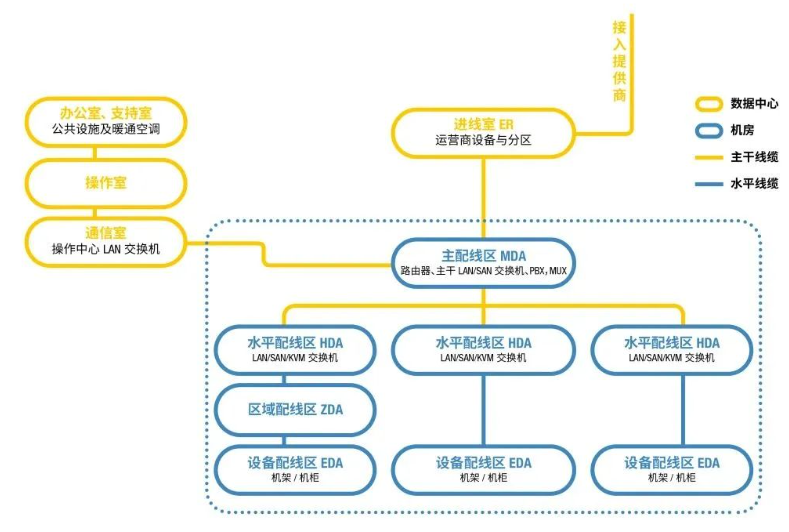

数据中心结构布线拓扑

进线室

主要布线类型是运行40G和100G应用的单模光纤，为了在接入间内实现从OSP光纤到楼宇光纤的过渡，熔接是与光纤配线架端接的最常见方法，光纤配线架内含有用于连接服务供应商设备的双工单模光纤连接。

测试重点

由于建筑物间的室外光缆较长，实地检查光纤以及常见熔接点比较困难。

推荐产品

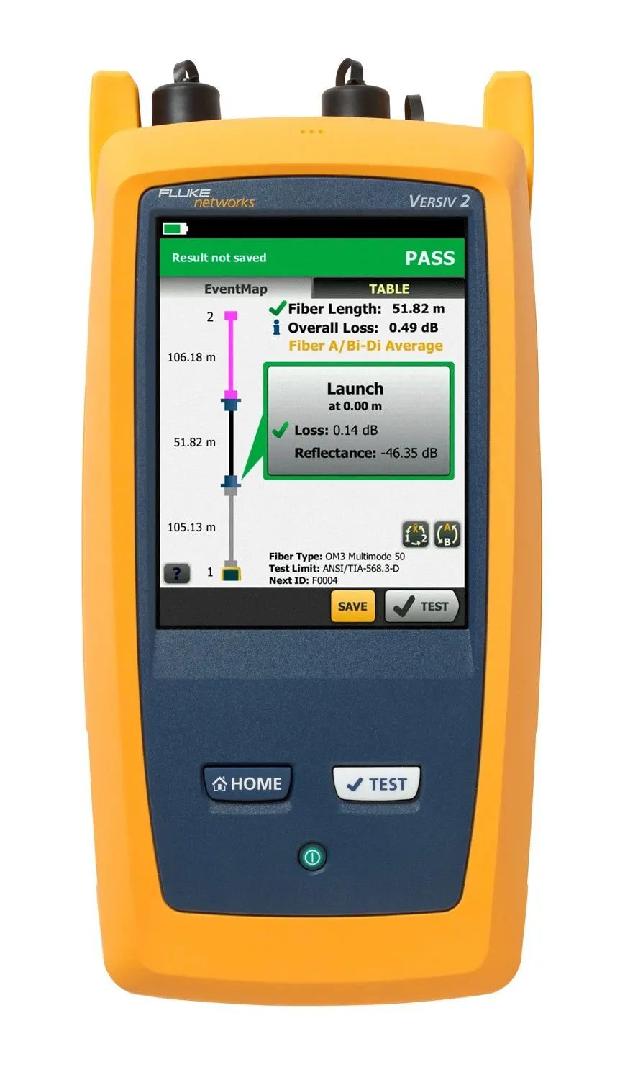

OptiFiber® Pro光时域反射仪(OTDR)

主配线区

内含有核心交换机和路由器，用于连接LAN、SAN和数据中心的其他区域。

测试重点

主要测试带有双工LC/SC连接或多芯MPO连接的单模或多模光纤。

推荐产品

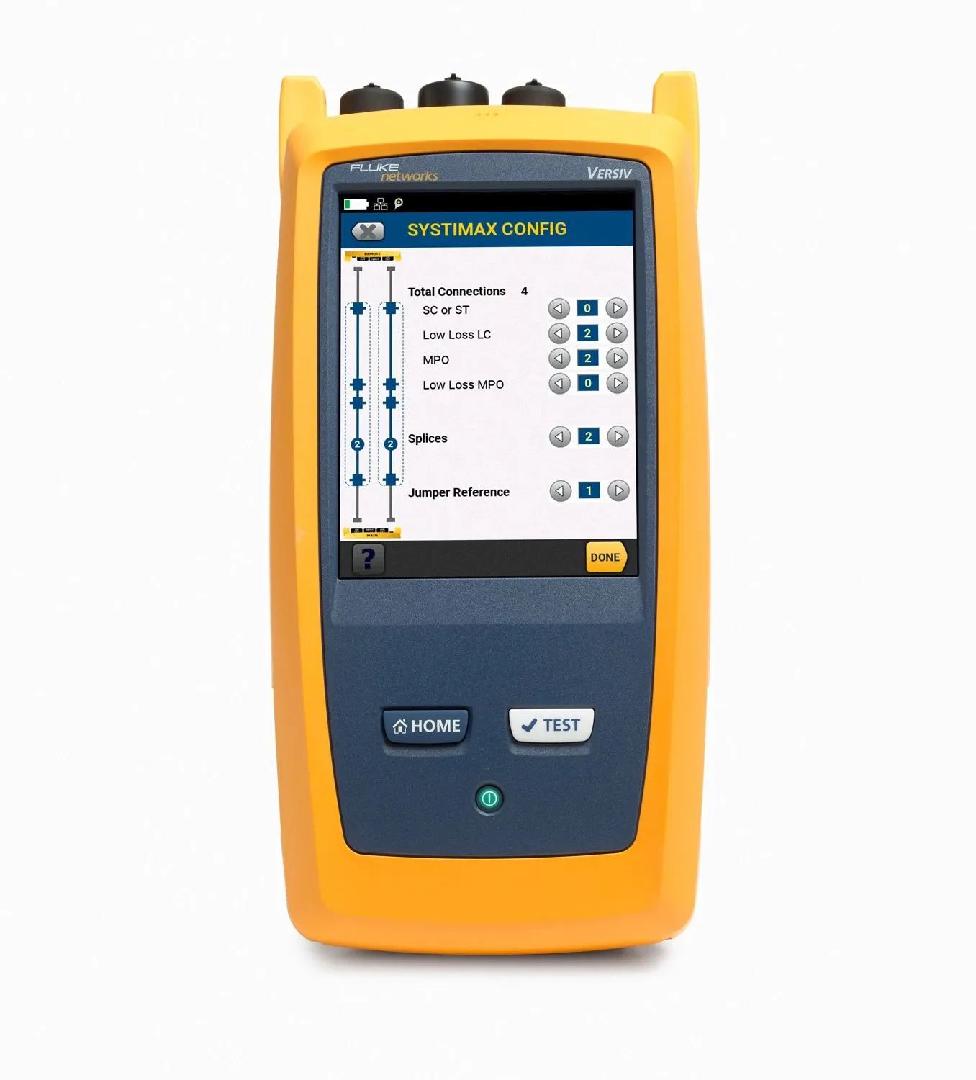

CertiFiber®光纤损耗测试套件

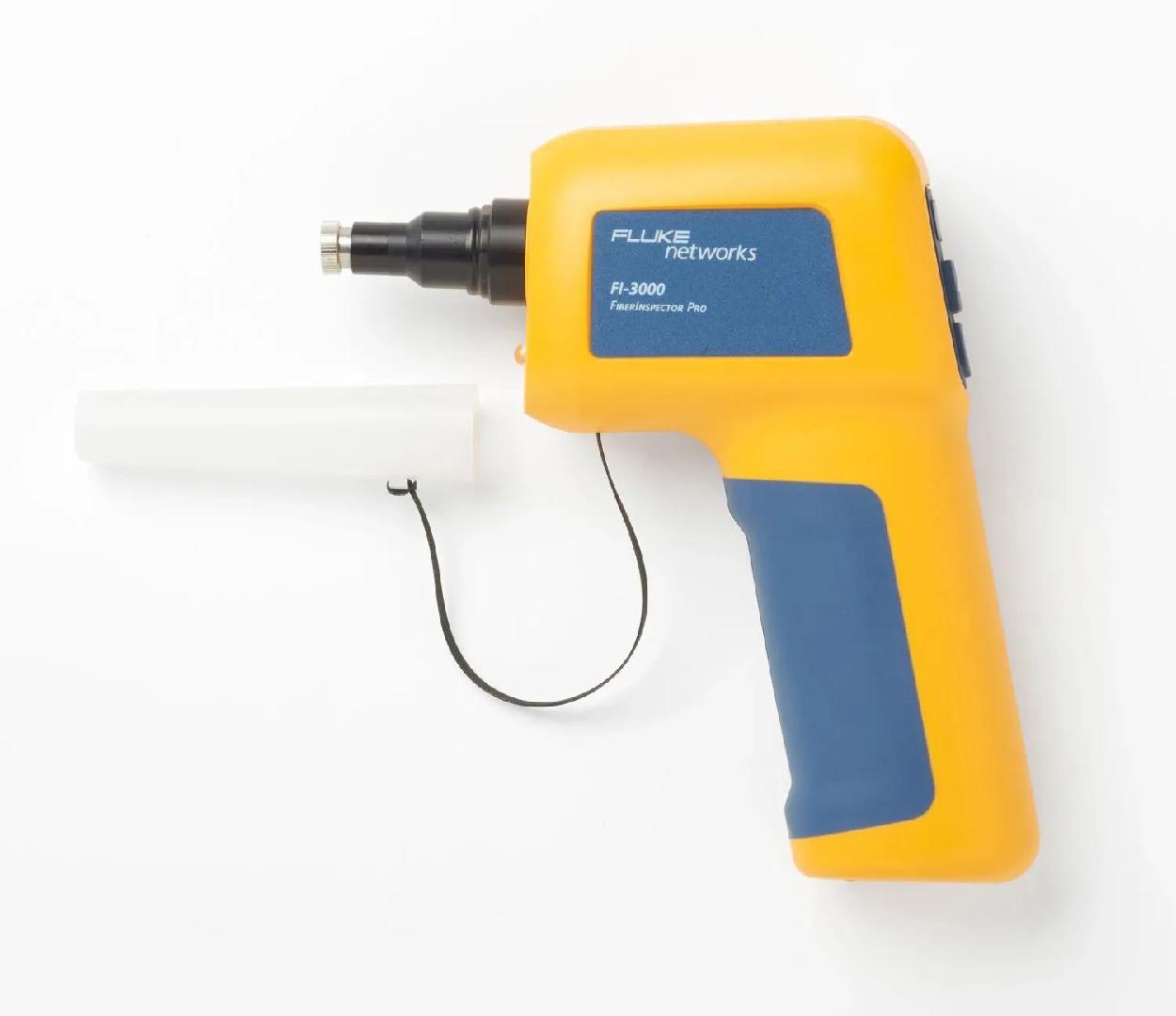

FI-3000 FiberInspectorTM Pro光纤端面检测显微仪

水平配线区

水平配区内设有汇聚层交换机、接入层交换机、SAN交换机和键盘/视频/鼠标(KVM)切换器，需测试单列内的水平配线区和所有设备配线区。

测试重点

水平配线区域是数据中心内8类布线所在的区域，可能用各种性能水平电缆，需要测试仪器能够测试从5e类到8类所有线缆的铜缆认证测试仪。

推荐产品

DSX2 CableAnalyzerM系列测试仪

福禄克网络提供兼具网络认证、故障诊断和排除方案，以及各种安装工具，特别是线缆介质层的测试及维护，从根本保障数据中心的正常运转，扫描下方二维码下载《福禄克数据中心行业应用解决方案》，了解更多综合布线的优化指南。

（福禄克公司）
