item干货 | 细数铝型材种类那些事(下)

2023年08月03日

用螺钉代替焊接，用铝代替钢!

这是 item 的两位创始人 Gerrit Pies 和 Wolfgang Rixen 先生独具创新的想法。正是这一突破性的想法在 1980 年开始了 item 铝型材模块化装配组件系统的成功之路。与钢材相比，铝型材最大的优势是重量轻、稳定性高，并且可借助创新型紧固技术实现快速组装，此外它还能节约成本并具有无可比拟的灵活性。

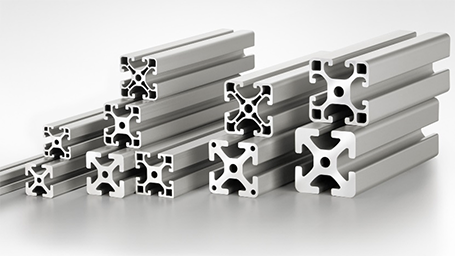

铝型材究竟有哪些类型?它们之间又有什么区别?每一种铝型材在使用时又要满足哪些要求?本文将为初次接触 item 铝型材的用户逐一解惑。

04、具有出色的承载能力，适合坚固型结构：10 系列

10 系列型材的模块化型材尺寸为 50 毫米，是各种承重型材结构的理想选择。它的槽轨宽度为 10 毫米，可以与螺纹尺寸为 M10 的配件一起使用。它的槽轨侧面非常坚固，因此我们可以充分利用它出色的承载能力。此外，紧固件也发挥了重要作用。因为所有的紧固件组件 10 系列都由高性能钢制成，具有极其出色的预紧力。因此，它可以提供可靠的保护，避免出现预紧力损失的情况。10 系列铝型材的最大允许承载能力为 7000 N ，并且有各种不同的横截面可供选择。重量优化型型材 10 系列 E 适用于低负载的各个区域。这种铝型材的端面和槽轨侧面可使用配套的塑料端盖和盖板型材进行密封。

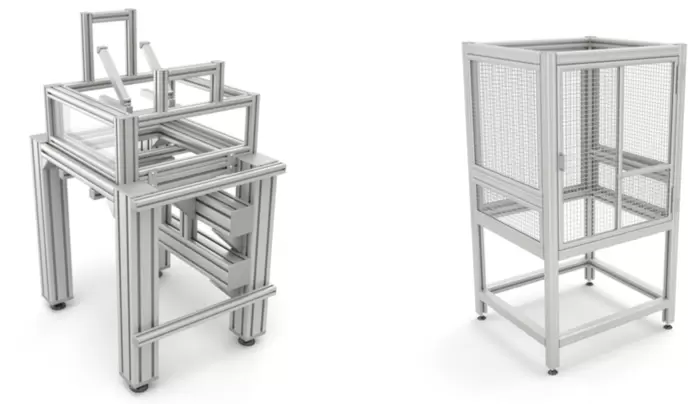

* 这些机器底座就是 10 系列的应用案例。

05、坚固型解决方案，适用于需要最佳承载能力的应用：12 系列

在创建稳定的重型框架结构时，模块化型材尺寸 60 毫米的 12 系列型材是最佳的选择。它是 item 装配组件系统中最坚固的型材系列。由于型材侧面的强度非常高，因此每个螺钉连接件可承受高达 10,000 N 的拉伸负载。而且，铝型材槽轨侧面的倾斜角度能提供可靠的保护，避免出现预紧力损失的现象。如果基本框架承受的压力较小，可以使用 12 系列的轻型型材。

* 这些测试站使用了 12 系列铝型材，非常坚固。

06、具有优雅的外观且易于清洁：X 系列

用 X 系列搭建的结构具有优雅的外观且易于清洁。它具有完整的表面和最小的边缘半径，可实现型材之间的无缝连接，且没有凸出的边缘。因此用它搭建的结构易于清洁，并且不会积聚灰尘和污垢。对于需要保持 “一尘不染” 的机器和系统来说， X 系列铝型材是当之无愧的最佳选择。X 系列铝型材分开口式槽轨和封闭式槽轨两种。带封闭式槽轨的 X 系列型材非常适合用于洁净室生产。

* 这种层流箱 (左) 和机柜 (右) 就是采用 X 系列型材搭建而成。

07、适用于精益工厂设备的型材精益管：D30 精益管系列

除了传统的结构型材，型材精益管也是一种广受好评的型材。D30 型材精益管系统专为精益生产而设计，它能快速满足复杂且以解决方案为导向的工厂设备工程的各种要求。该系统的型材精益管 D30 可切割成所需的长度并使用紧固件进行连接。一根型材精益管的连接点最多可连接四个紧固件。

型材精益管之所以如此高效，离不开它特殊的几何形状。它有四个细长的底切侧面，每个侧面都被一个紧固件 D30 包围。根据具体的方向，紧固件形成牢固持久的机械锁紧连接，但主要的负载方向上仍是基于摩擦的连接。

型材精益管之所以如此高效，离不开它特殊的几何形状。它有四个细长的底切侧面，每个侧面都被一个紧固件 D30 包围。根据具体的方向，紧固件形成牢固持久的机械锁紧连接，但主要的负载方向上仍是基于摩擦的连接。撑杆可以分别固定在四个侧面的每一侧。一名员工加一把工具就能轻松完成所有的连接。型材精益管 D30 的五种颜色可以快速定位，有助于用户清晰区分不同的区域或框架。丝绸哑光粉末涂层具有出色的耐磨性，阳极化型材精益管 D30 和黑色粉末涂层型材精益管还有防静电型号可供选择。阳极化型材精益管 D30 有三种标准长度：3000 毫米、 4000 毫米和 6000 毫米，或者您也可以选择定制切割尺寸 (精确到毫米)。
