3D快照精灵 | 西克Visionary 相机

视觉相机有2D和3D之分，其中，根据取图方式不同，3D相机又分为快照式相机(如SICK Visionary产品家族)和线扫式相机(如SICK Ranger3产品家族)。本文将为大家介绍3D快照式相机Visionary系列产品。3D快照式相机，不需要外部机构带动产生相对移动，即可获取场景图像数据。

按照工作原理区分，SICK Visionary系列相机可分为TOF原理相机(Visionary-T (Mini))和结构光相机(Visionary-S)。

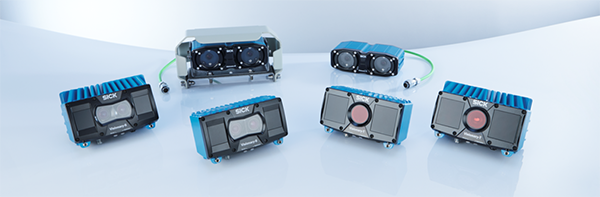

SICK Visionary系列相机

01、Visionary-T Mini：TOF相机

工作原理

Visionary - T Mini为一款TOF三维相机，采用三维快照(3D Snap-shot)技术，可静态获取有效的三维数据，并通过以太网等总线输出。

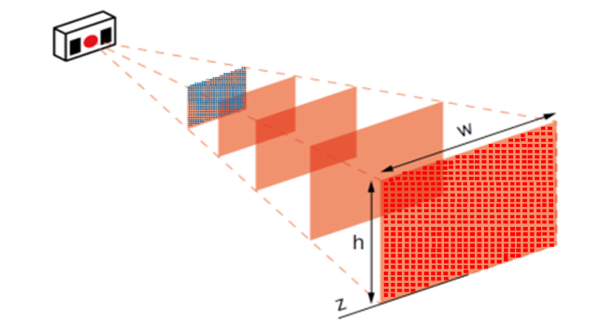

借助三维时间飞行原理技术，Visionary-T 可在单帧三维图片中检测超过 217,000 个像素点。每个像素点均包含了光信号在传感器与摄像机之间的飞行时间。借助发射光信号与反射光信号之间的时间相位差测得飞行时间，从而算得摄像机与物体之间的距离。

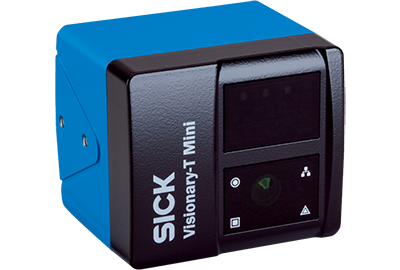

SICK Visionary-T Mini相机

通过Visionary-T Mini相机，用户可以获得以下数据：

产品特点

● 正确的三维视觉

● 高动态范围有利于灵活运用

● 高采样率有利于动态应用-复杂应用环境下

● 快速采集减少图像模糊

● 超高像素有效识别物体-小物件

目标应用

● 针对AGV/AGC行业的物体三维探测， 例如：防撞，目标定位，导航

● 静态和动态三维尺寸测量，有无检测等

● 机器人引导，例如：拆码垛，机械手目标定位等

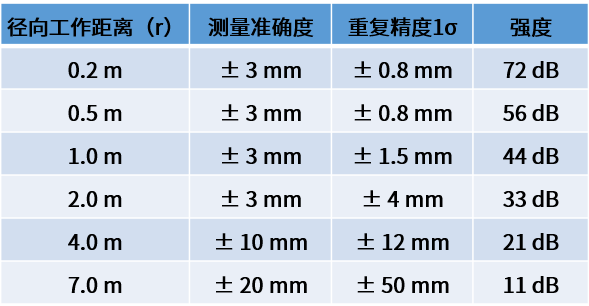

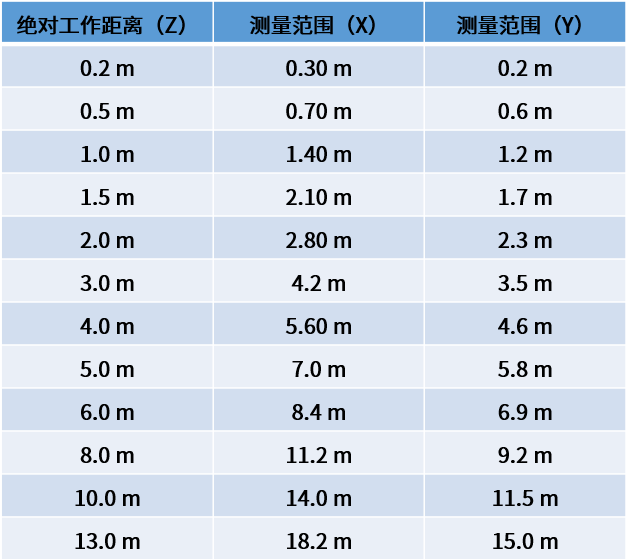

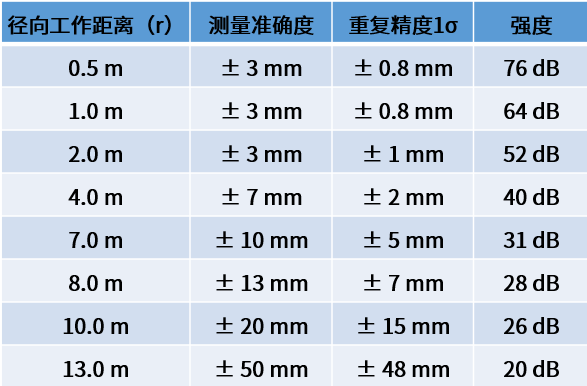

测量范围及精度：

在90%漫反射比时：

在10%漫反射比时：

技术参数

02、Visionary-S：结构光相机

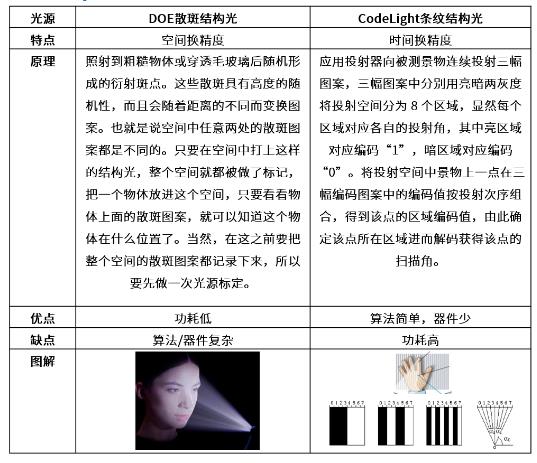

工作原理及对比

按照光源类型，结构光相机分为散斑结构光和条纹结构光。Visionary-S属于散斑结构光相机。

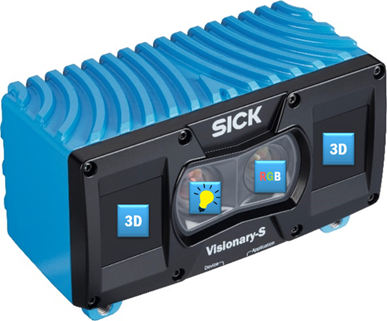

SICK Visionary-S相机

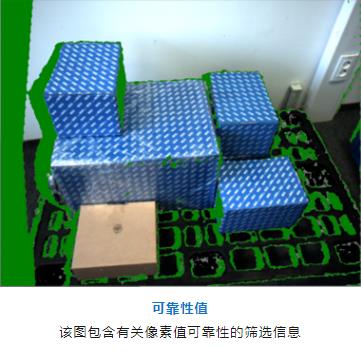

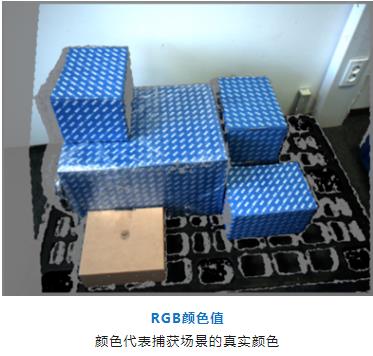

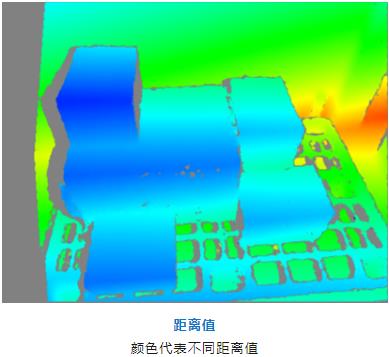

通过Visionary-S相机，用户可以获得以下数据：

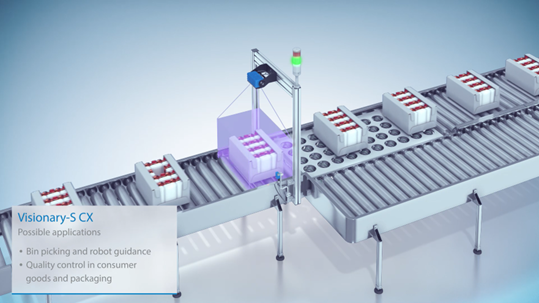

目标应用

● 料框物料抓取

● 机器人定位引导

● 质量检查，如二次包装等

● 拆码垛

● 尺寸测量等

物料抓取及分拣

拆码垛

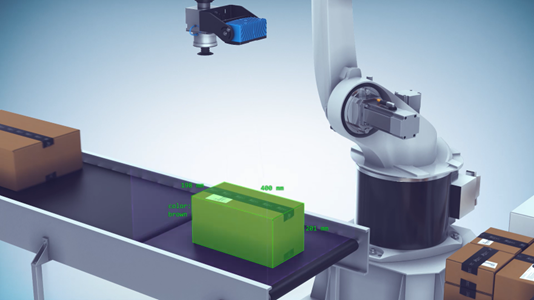

尺寸测量

质量控制

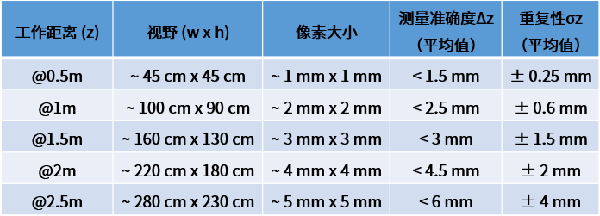

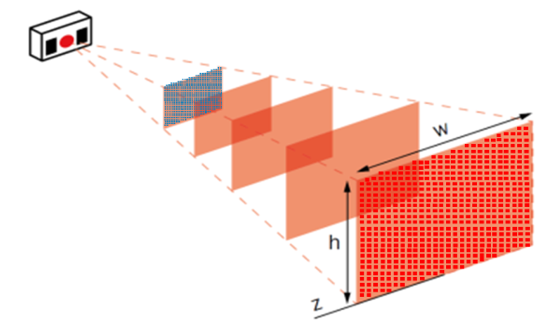

测量范围及精度

¹ with cooling fins

² Average value at 90% remission

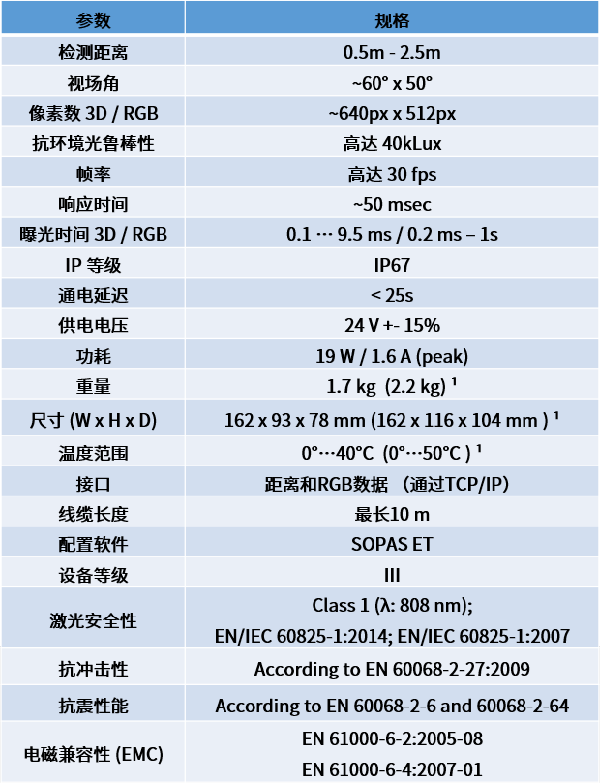

技术参数

（来源：西克）
