易学易用| 不同原理的压力传感器难以抉择?看完这篇你就是选型专家!

上一期我们为大家介绍了倾角传感器和MEMS技术简介，动态和静态倾角传感器适用情况及使用注意，点击回顾。本期我们为大家介绍另一类应用十分广泛的传感器：压力传感器。

压力传感器根据不同的原理可分为：陶瓷电容式、不锈钢应变片式、压阻式，下面我们将带大家详细了解这些技术，及其对应的的优势和劣势。

01 陶瓷电容式测量元件

陶瓷电容技术的最重要元素是陶瓷(Al2O3)测量单元。装配后，陶瓷电池元件类似于一个板式电容器，参考电极和测量电极相距0.01毫米。电容与电极之间的距离成反比。当施加压力时，距离会发生很小的变化，电容也会成比例地变化。这个信号然后由一个微处理器转换成压力。

特点：

压力测量范围从100mbar到600bar，真空度可到-1 bar

极为坚固，具有较高的抗压和爆破压力

无漂移运行超过1亿次压力循环

长期稳定性和重复精度高

干式测量元件，无填充介质

优点：

陶瓷不会老化或疲劳(长期稳定性)

温度对陶瓷材料和测量的影响极小

高耐化学性

耐受动态的压力峰值和气蚀

当发生过压时，反电极(基座)能为膜片提供支撑

缺点：

需要弹性密封件 – 仅适用于25bar以下压力的气体

测量单元的支撑是必要的;这导致了成本的增加

ifm可提供的产品系列：PA、PN/PE、PG、PI、PM、PP

02 不锈钢应变片测量元件

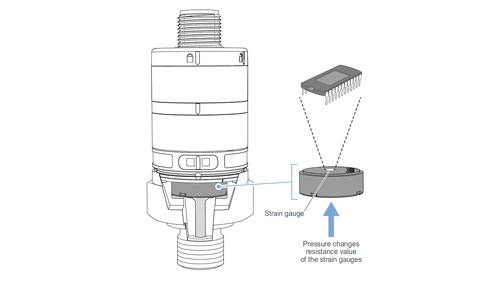

应变片被固定到不锈钢膜片上，作为惠斯通电桥连接。介质对不锈钢膜片的压力导致应变片的变形，从而产生电阻的变化。张力(正应变)增加电阻，压缩(负应变)减少电阻，桥接电路的输出信号按比例发生变化，且该变化由电子装置测得并转化为行业中常用的输出信号。

特点：

压力测量范围从6 bar到600 bar

适用于压力高达600bar的气体

长期稳定性

优点：

不需要弹性体密封，测量元件焊接在过程连接件上

爆破压力高

一体焊接的不锈钢膜片

缺点：

耐过载能力低于陶瓷电容式测量元件

有必要进行温度补偿

ifm可提供的产品系列：PK、PN、PT/PU、PV

03 压阻式测量元件

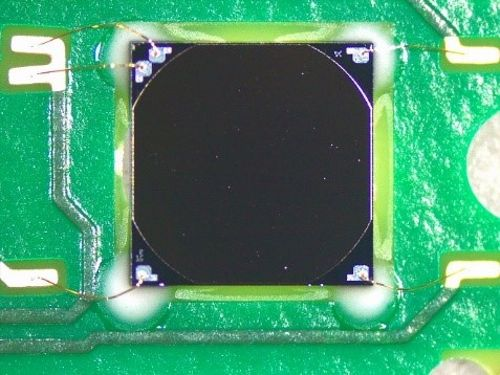

这类测量元件利用压阻效应进行测量。压阻效应指的是材料的电阻随压力或张力而变化。电阻变化将由桥接电路记录并转化为行业中常用的输出信号。压阻式硅测量元件粘连在带有涂层并耐受通用介质(污染空气、油、水、冷却润滑剂等)的印刷电路板上。

特点：

适用于气动传感器

可进行差压测量

优点：

价格优惠

尺寸小

缺点：

不耐受腐蚀性介质

ifm可提供的产品系列：PQ、PS

ifm提供种类繁多的电子压力传感器，可满足各种工业应用的需求。所有装置都采用坚固的外壳，并且不需要活塞或弹簧等运动部件，因此具有极高的抗冲击和抗振动性能，且不会发生任何磨损，无需维护。

（来源：ifm易福门）
