外部搜索功能
当您的机床需要几个常用加工程序频繁切换时，您应该使用【外部搜索】功能来帮您解决这个麻烦。
【外部搜索】功能基于PLC来实现一键调用指定加工程序(包括程序的存储装置、程序号、顺序号、程序段编号)，并且可以固定到指定的语句等待循环开启。

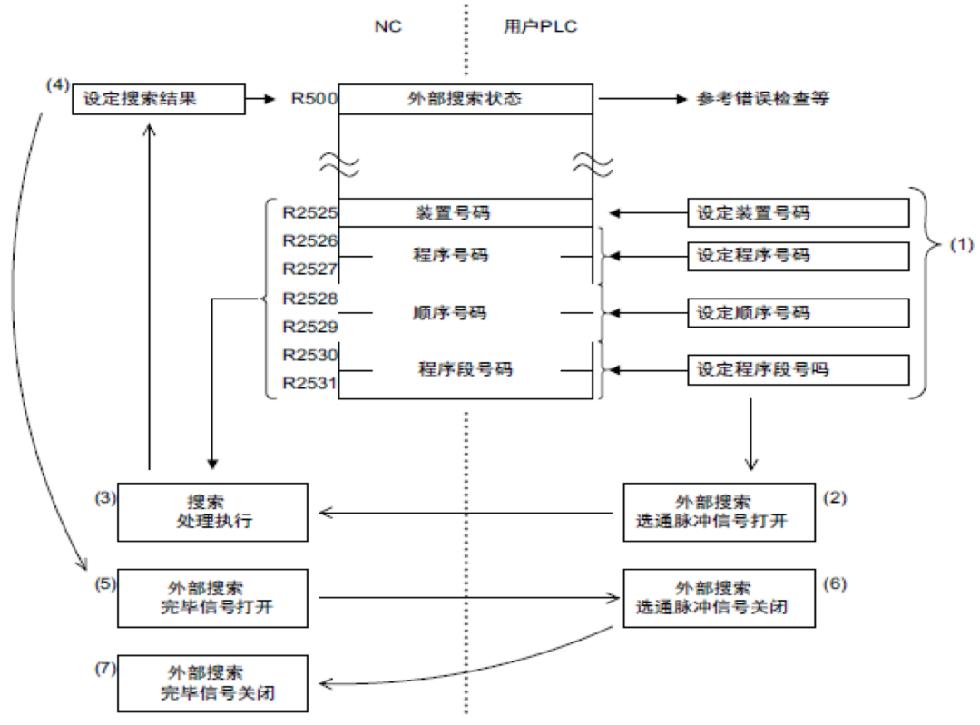

图1 外部搜索功能流程图
PLC接口信号
PLC→NC接口信号

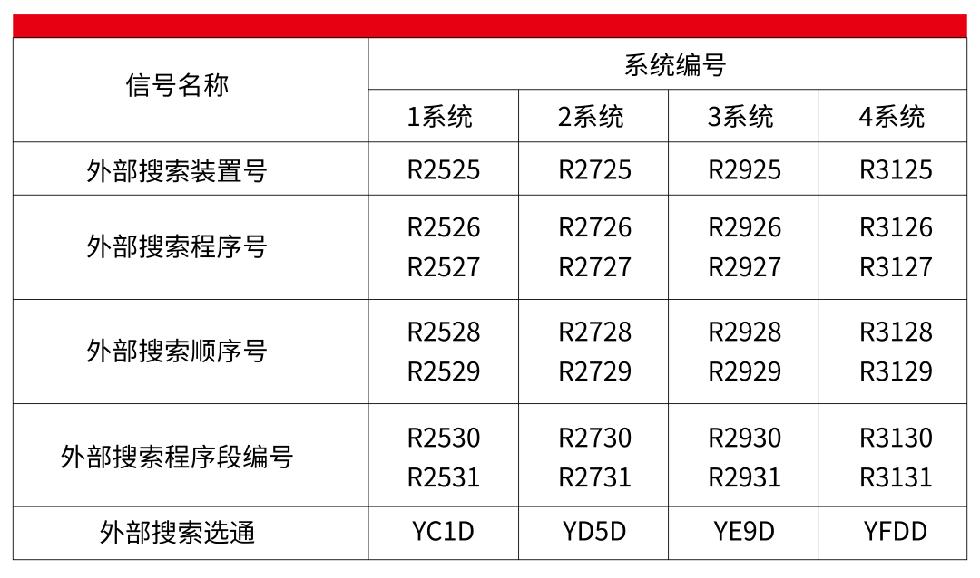

图2 PLC→NC接口信号
NC→PLC接口信号

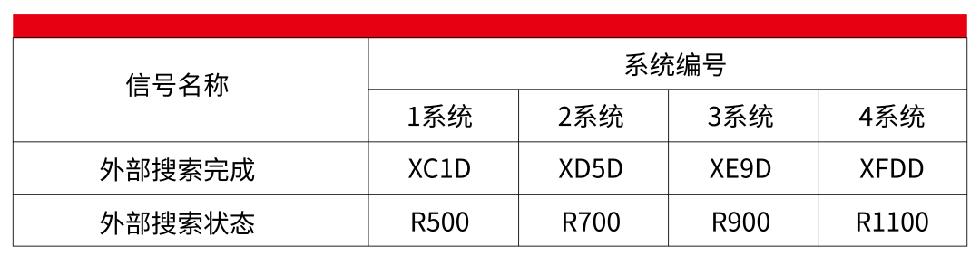

图3 NC→PLC接口信号

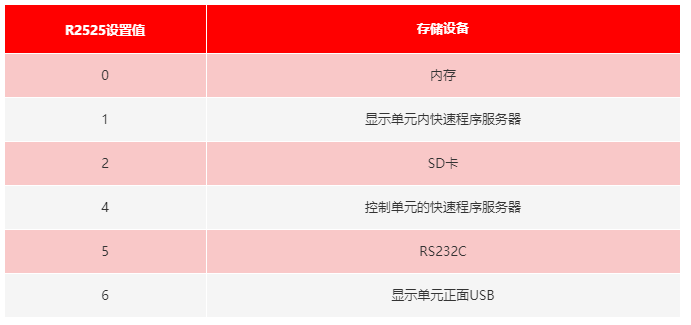

外部搜索装置R寄存器说明(系统1：R2525)
PLC编程实例及操作

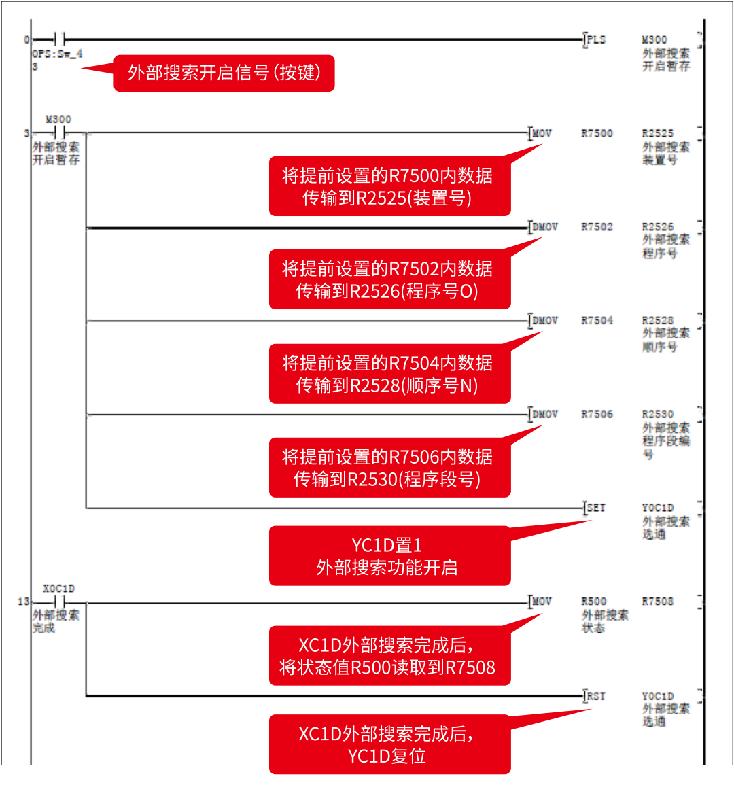

图4 PLC编程实例
例：外部搜索调用【内存】中【24号】程序，顺序【N2】中的程序段【B2】句(Y2.)

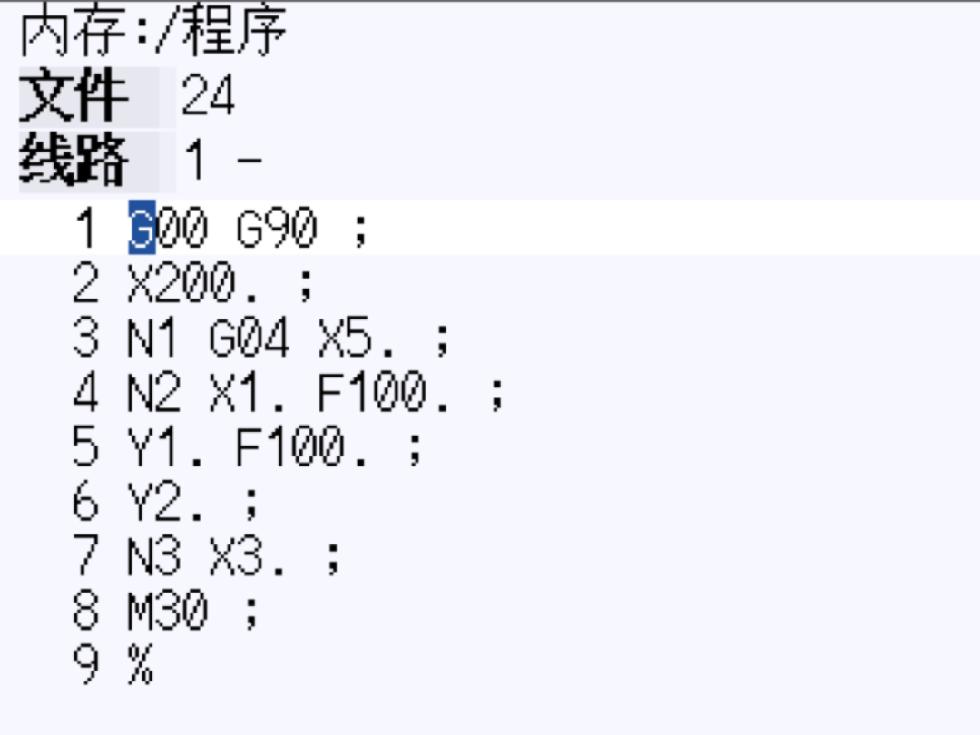

图5 操作例程序
前期准备时先行写入下列数据：
R7500=0 (0=内存)
R7502=18 (16进制转换成2进制为O=24)
R7504=2 (N=2)
R7506=2 (B=2)
按下梯图中外部搜索开启信号【SW_43】按钮，
画面中程序自动跳转到【Y2.】句段，外部搜索成功完成。此时点击【CYCLE START】即可从当前位置开始加工。

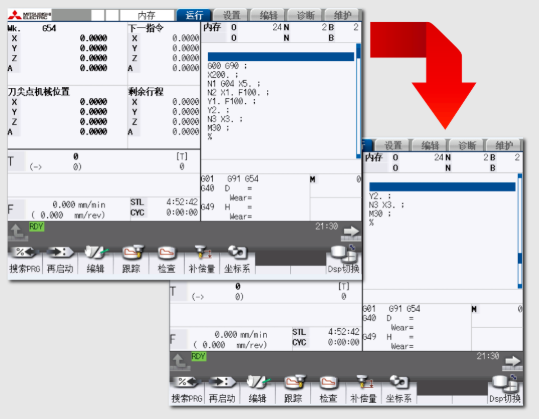

图6 外部搜索操作演示
其他说明
使用过程中如遇到问题，请联系机床制造商或三菱电机CNC代理商。
