TDK 对嵌入式电机控制器系列进行了扩展，实现了对高温环境的适应

　　● HVC 4222F 和 HVC 4422F 属于基于 Arm® M3 的电机驱动器，具有 32k 和 64k 两种闪存

　　● 完全指定，经过高达 160°C 结温测试

　　● 目标应用包括汽车驱动系统和热管理系统*

　　TDK Corporation 对其 Micronas 嵌入式电机控制器系列产品进行了扩展，以实现高温环境应用。HVC 4222F 和 HVC 4422F 专门针对环境温度要求高达 150 °C 的应用中智能执行器的操作开发研制而成。HVC 4222F 具有 32k 闪存，而 HVC 4422F 则具有 64k 闪存，可应用于更加复杂的软件。这些高温装置主要应用于内燃机驱动系统，以及新兴的电动和混合动力汽车热管理系统。*

　　样品现已上市;2021 年第二季度将开始进行批量生产。

　　这两种新型高温装置均属于 LIN 总线连接执行器的汽车级电机控制器产品系列。HVC 4xxxF 系列集成了 Arm® 标准微处理器与六个独立的 500mA 半桥驱动器以及一系列附加功能，使紧凑而经济高效的电机控制应用成为了可能。装置能够在功率要求高达 1A 峰值电流的应用中驱动小型有刷 (BDC) 和无刷 (BLDC) 步进电机。

　　凭借其强大的处理能力，HVC 系列可实现复杂的电机控制算法，例如用于永磁同步电机 (PMSM) 的空间矢量调制 (SVM)、带有反电磁力的无传感器换向 (BEMF)，以及各种带电流限制和失速检测的步进算法。11 个通用输入输出引脚 (GPIO) 实现了大量霍尔开关组合或 2D/3D 传感器的集成，从而使电机控制更为精确。

　　主要应用*

　　● 散热器格栅百叶窗

　　● 智能阀门和智能泵

　　● LIN 总线连接执行器

　　主要特点和效益**

　　● 电源电压范围从 8 V 到 18 V(支持 4.5 到 40 V 瞬变)

　　● 6 个 500 mA(最大)半桥驱动器

　　● 32-位 Arm® Cortex®-M3 CPU 内核

　　● 20 MHz 系统振荡器，35 kHz 看门狗振荡器

　　● 2k SRAM 32k 闪存型号与 4k SRAM 64k 闪存型号

　　● 12-位，1 µs ADC,用于内部和外部测量

　　● 2 个 8 位电流 DAC，电机电流限制为 2 mA 至 500 mA

　　● 中心和边缘对齐并具有 ADC 触发功能的 12-位 PWM 发电机

　　● 用于输入和输出 PWM 信号处理的 16-位定时器

　　● 11 个用于应用程序接口的 GPIO

　　● LIN 收发器，使用总线分流方法进行自动寻址

　　● 小型高效热 QFN40 封装

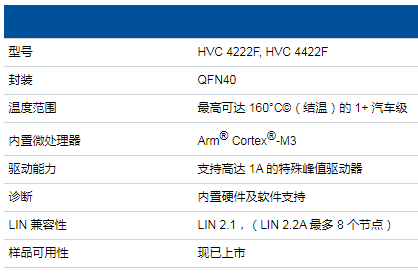

　　主要数据

　　* 任何关于我们产品的目标应用程序的提及都不会声称适合用途，因为这必须在系统级进行检查。

　　**所有操作参数必须由客户的技术专家针对每个客户应用进行验证。
