回顾|“NI+稜研科技+众执芯”黄金测试组合亮相IEEE GLOBECOM

　　IEEE通信协会的旗舰会议IEEE GLOBECOM刚刚完美收官，NI、稜研科技（TMYTEK）、众执芯（ZoX）联合展示众多5G测试产品，在会场实力圈粉。一起穿越回现场看看吧~

　　接下来小编将为大家介绍现场那些凭实力出彩的Demo。

B5G毫米波波束控制原型系统概述

　　NI、稜研科技、众执芯共同展示了B5G毫米波波束控制原型系统。该系统基于NI MTS毫米波收发系统与稜研科技的相控阵天线系统BBox与UDBox和众执芯定制开发原型软件，实现B5G毫米波原型传输与波束切换控制，并支持4K高清视频传输。

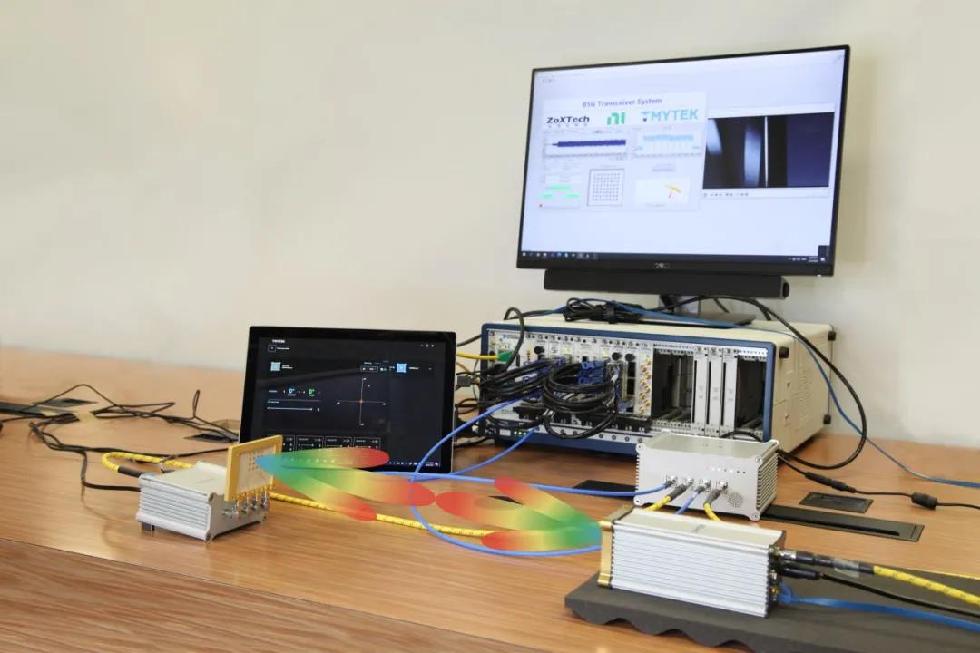

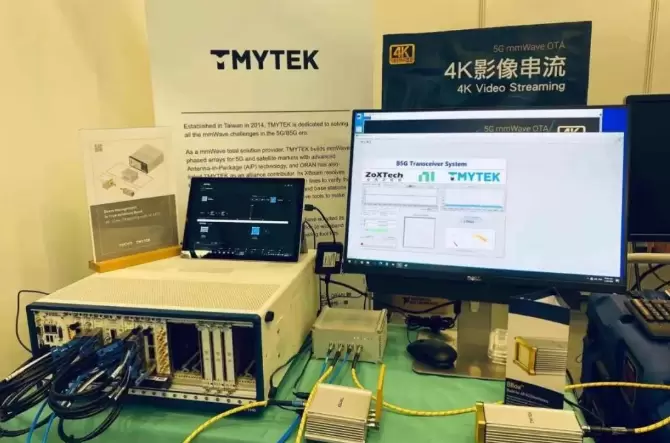

NI、稜研科技、众执芯共同展示了B5G毫米波波束控制原型系统

　　该系统可实现800MHz B5G毫米波通信传输系统，支持动态调制方式（QPSK、16QAM、64QAM等），8x100 MHz载波聚合，动态TDD全双工传输和波束控制与调整，实现单流2.8 Gbps传输速率。系统最高支持20x100MHz载波聚合，256QAM调制，可实现基于FPGA精确定时的波束追踪算法和混合波束成形，支持B5G/6G毫米波研发。

　　根据3GPP协议规定，5G商用网络覆盖两个频段：FR1频段和FR2频段。FR1频段的频率范围是450MHz-6GHz，又称Sub 6GHz频段；FR2频段的频率范围是24.25GHz-52.6GHz，通常被称为毫米波(mmWave)。

　　业界对6GHz以下频段研究较深，当前4G LTE网络都运行于该频段。5G网络的建设过程中，毫米波技术的推进将会是关键，毫米波频段的引入带来了大带宽和高速率，非常适用于eMBB应用。基于Sub 6GHz频段的4G LTE蜂窝系统可使用的最大带宽是100MHz，数据速率不超过1Gbps。而在毫米波频段，可使用的最大带宽是400MHz，数据速率高达10Gbps甚至更高。毫米波本身的频谱资源更为丰富，未经开垦的毫米波就留给了运营商广阔的资源空间。

　　另一方面，高频信号传输带来了更高的信号衰减，通常使用毫米波相控阵天线（Phase Array Antenna）来增强信号的强度和波束指向性。

　　相控阵天线Phase Array的引入对于通信系统设计有利有弊。3GPP也对NR Beam Management做深入的研究。多天线阵列的大部分发射能量能聚集在一个非常窄的区域。多天线阵列的好处在于，可以将波束精准的指向对应用户并减低对临近用户的干扰。多天线阵列的不利之处在于，系统必须用非常复杂的算法来找到用户的准确位置，否则就不能精准地将波束对准这个用户。波束管理和波束控制对毫米波多天线系统至关重要。

　　基于此，三方共同推出的B5G毫米波波束控制原型系统可以方便用户将波束管理算法在该平台上进行快速原型验证。

NI毫米波原型系统（MTS,mmWave Transceiver System）

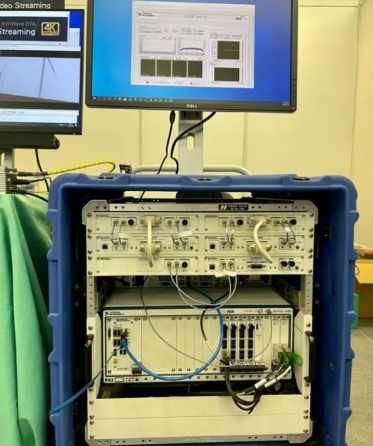

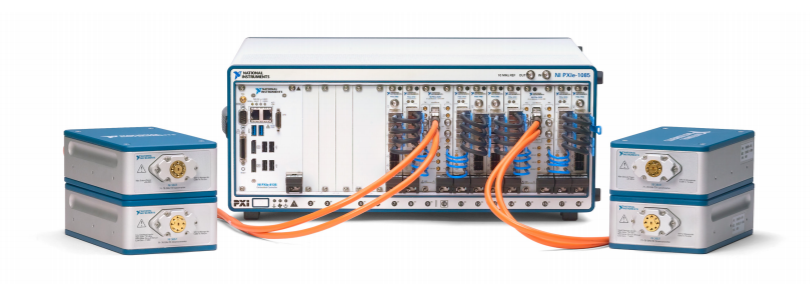

这就是NI毫米波原型系统↑

　　核心竞争力：业界首个2 GHz带宽毫米波收发实时系统，可用于信道测量，以及搭建实时双向多通道MIMO毫米波通信原型机系统。

主要特性：
　　●支持频率24.25- 33.4 GHz ，37- 42.5 GHz ，71 - 76 GHz
　　●2GHz带宽
　　●支持载波聚合：8x 100 MHz，最高支持20*100MHz
　　●支持CP-OFDM、单载波传输和可定制协议
　　●支持QPSK、16-QAM 、64-QAM、256-QAM和可定制调制方式
　　●支持Tubro编译码
　　●ADC/DAC速率3.072GS/s

稜研科技BBox™Lite / BBox™ One - 毫米波5G射频前端波束成形相控阵天线

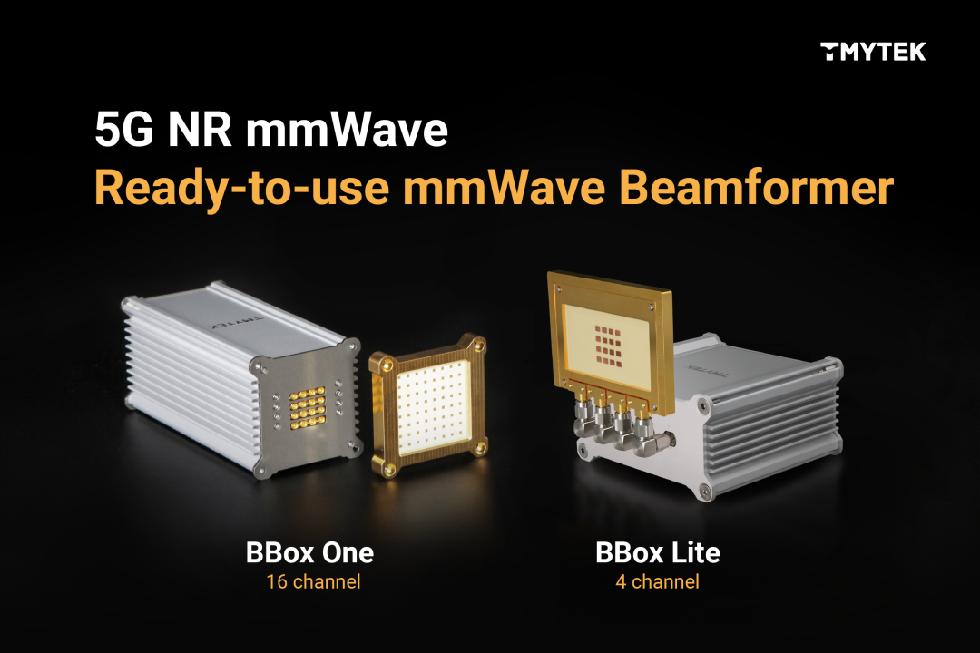

这就是稜研科技BBoxTM One/ BBox TM Lite↑

产品性能：

　　●操作频率：25-30 GHz
　　●阵列天线：1x4/4x4 与 8x8 可选，5G n261 频段
　　●波束扫描方向：1D/2D
　　●支持4/16个RF通道
　　●支持T/R半双工操作模式 (TDD)
　　●每一通道都含有 PA、LNA、移相器、T/R 开关
　　●移相范围：360゜ / 步进：5゜
　　●RMS相位误差：3゜(典型值)
　　●增益范围：15 dB / 步进 0.5 dB
　　●RMS衰减误差：0.2 dB (典型值)
　　●提供可调幅调相的操作软件GUI、与提供给波束算法的API函数库

　　此外，众执芯还受主办方邀请在Industry Tutorial论坛发表演讲，分享在5G、毫米波测试领域的洞察。NI、稜研科技、众执芯还集中展示了其他5G测试领域的产品和解决方案

文章来源：恩艾NI知道 微信公众号
