【安全百科】安全回路的可靠性等级PL

　　哈喽，又是我“眼镜一哥”，上一期【安全百科】我们讲了机械安全回路的组成，以及在设计安全回路前如何评估可靠性等级。小易，我来考考你，安全回路的可靠性分为几个等级?可以通过哪些指标进行评估?

　　这可难不倒我!安全回路的可靠性分为a, b, c, d, e 五个等级，可通过“伤害的严重程度”， “暴露危险的频率和时间”，“逃避危险的可能性”评估风险的高低。

　　答应你们的，这期我们讲讲可靠性等级PL由哪些参数决定?

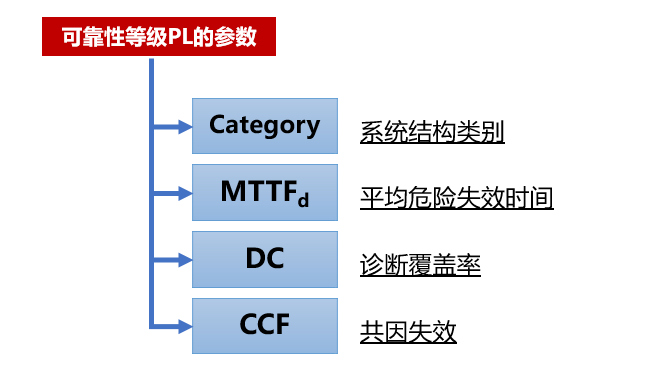

　　根据国际标准ISO 13849-1的相关规定，安全回路的可靠性等级PL由以下参数决定：

　　Category为系统结构类别，可分为Cat.B,Cat.1,Cat.2,Cat.3,Cat.4共五大指标，其中B类为最低，4类为最高。Cat.是ISO13849-1中评估安全控制系统性能的一项关键的参数，由系统所使用的元件和接线方式决定。

　　MTTFd为平均危险失效时间(mean time to dangerous failure，简称MTTFd)是指预期的危险失效平均时间。MTTFd为定量指标，单位为年，指标参数分为低，中，高，由元件设备商的设备数据和设备操作频率决定。

　　DC诊断覆盖率(diagnostic coverage，简称DC)是指诊断有效性的度量，是可诊断的危险失效的失效率与所有危险失效的失效率之间的比率。指标参数分为无，低，中，高，由所采用的安全失效检测技术和接线方式决定。

　　CCF共因失效(common cause failure,简称CCF)是指同一事件引起的不同产品的失效，这些失效相互之间没有因果关系。对整个安全相关的控制系统，根据工程经验来判断每种措施对于减少共因失效所起的作用，并进行打分，分数超过65分则符合要求。

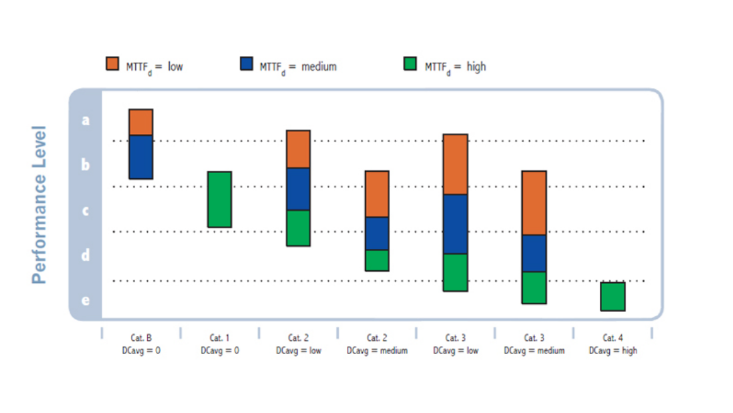

　　通过下图Category、MTTFd、DC，与可靠性等级PL之间的关系，可以判定PL值。

　　另外，CCF共因失效也是一个不可忽略的因素。能导致共因失效的因素很多，诸如：雷同的设计;相同的元件进行冗余;类似元器件的不合理应用等等，都可能导致共因失效的出现。

　　劳易测身为安全专家，是欧盟标准委员会成员之一，参与制定和修改相关的机械安全标准，基于多年的安全标准制定和无数成功应用经验，我们可为您的设备提供更高效率的解决方案，为您的安全生产保驾护航。
