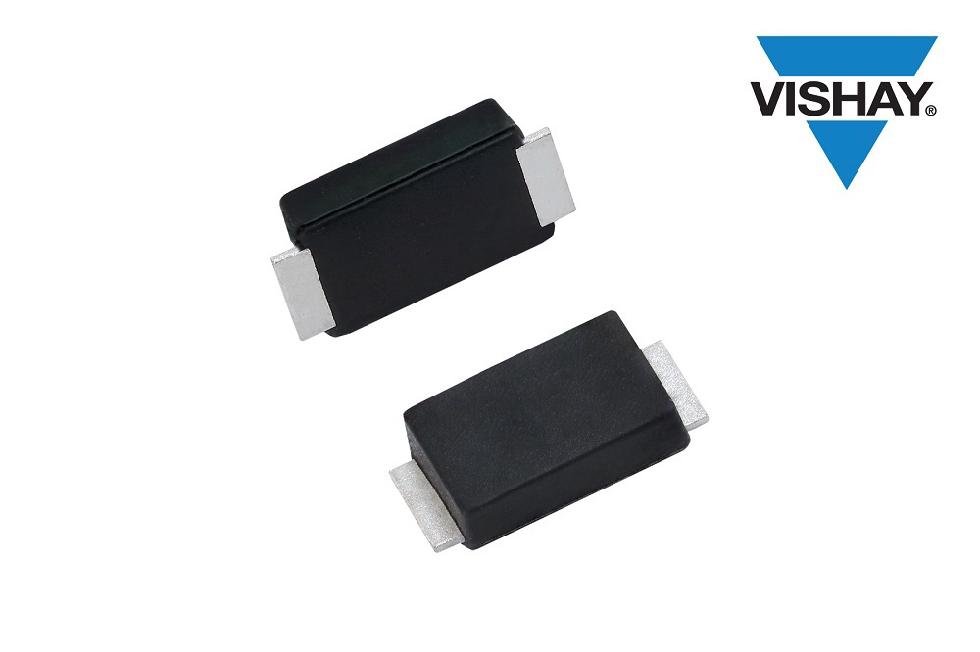

日前，Vishay Intertechnology, Inc.（NYSE股市代号：VSH）宣布，推出八款新型100 V和200 V器件扩充其Fred Pt® Ultrafast恢复整流器产品，新型整流器采用eSMP®系列SlimSMAW（DO-221AD）封装，高度低至0.9 mm。Vishay Semiconductors二极管与常见SOD-128封装占位兼容，引线宽度大于SlimSMA封装器件，具有更高可靠性。
日前发布的2A和3A整流器电流密度高，同时宽引线具有更强的PCB附着力，可提高汽车系统自动光学检测（AOI）能力。整流器采用FRED Pt®Ultrafast技术，TJ = 25 °C条件下超快恢复时间低至16 ns，Qrr降至20 nC并具有软恢复功能，整个工作温度范围达到 55 °C至+175 °C。
整流器提供AEC-Q101认证版产品，正向压降低至0.69 V，可降低功耗，提高效率，适用于汽车发动机控制单元（ECU）、防抱死刹车系统（ABS）、HID和LED照明、通信和工业电源中的高频逆变器、DC/DC转换器、续流二极管以及功率因数校正电路。
整流器MSL潮湿敏感度等级达到J-STD-020标准1级，LF最高峰值+260 °C。二极管符合RoHS标准，无卤素，适合自动贴片加工。
器件规格表：
|
产品型号 |
IF(AV) (A) |
VBR (V) |
IF和Tj条件下 |
trr1 (ns) |
Qrr2 (nC) |
AEC-Q101 | |
|
(V) |
(A) | ||||||
|
VS-2EYH01-M3 |
2 |
100 |
0.69 |
2 |
15 |
20 |
N |
|
VS-2EYH01HM3 |
2 |
100 |
0.69 |
2 |
15 |
20 |
Y |
|
VS-2EYH02-M3 |
2 |
200 |
0.69 |
2 |
15 |
20 |
N |
|
VS-2EYH02HM3 |
2 |
200 |
0.69 |
2 |
15 |
20 |
Y |
|
VS-3EYH01-M3 |
3 |
100 |
0.71 |
3 |
16 |
23 |
N |
|
VS-3EYH01HM3 |
3 |
100 |
0.71 |
3 |
16 |
23 |
Y |
|
VS-3EYH02-M3 |
3 |
200 |
0.71 |
3 |
16 |
23 |
N |
|
VS-3EYH02HM3 |
3 |
200 |
0.71 |
3 |
16 |
23 |
Y |
1TJ= 25 °C,IF = 1 A, dIF/dt = 100 A/?, VR = 30 V
2TJ= 125 °C,IF = 额定电流, dIF/dt = 200 A/?s, VR = 100 V
