大联大诠鼎集团推出基于Semtech和环天世通产品的文字信息传输解决方案

　　2019年10月17日，致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布，其旗下诠鼎推出基于升特(Semtech)SX1276和环天世通LM230模组的文字信息传输解决方案。

　　移动通讯等手持装置一般是通过GSM、WIFI及Bluetooth来与外界互联。但如果使用者位于无法接收到GSM信号如高山、野外、隧道或是市内地下室等地方，则无法与外界进行沟通。

　　本方案是由台湾GPS大厂环天世通科技与大联大诠鼎代理的Semtech SX1276 LoRa IC共同开发的UART模组，主要解决手持式移动装置在信号不好时还可以一对一或是以群组的方式来传递文字信息、座标和资料，其可应用的场景主要有：登山时队员之间相互联络及传送座标、地下涵洞工作时的通讯、地震天灾时的第二备用紧急联络系统。

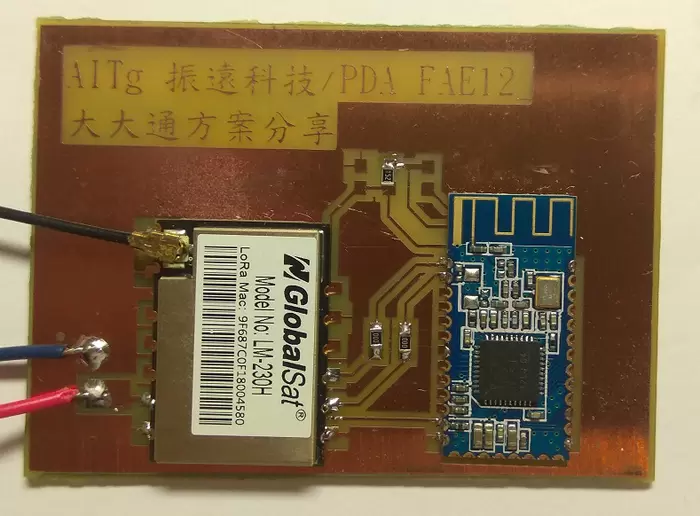

　　图示1-大联大诠鼎推出基于Semtech和环天世通产品的文字信息传输解决方案的展示板图

　　本方案的市场优势是把SX1276 SPI界面的复杂控制流程简化成可以让微处理器以AT-Command模式来设定参数及收发资料。该优势不仅可以协助工程师减少在SX1276底层的学习摸索，将SX1276当作一个MODEM来使用，还可以加快设计的时间，让工程师简化程式上的复杂度。

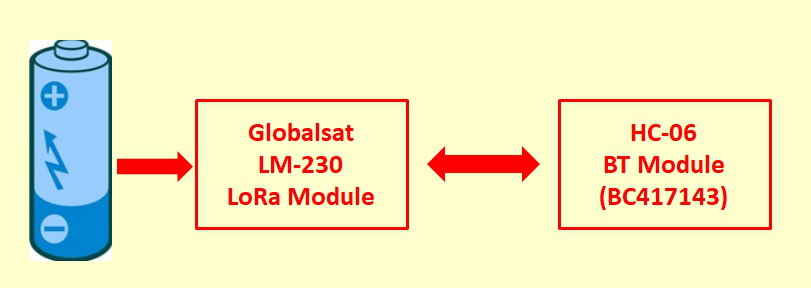

　　图示2-大联大诠鼎推出基于Semtech和环天世通产品的文字信息传输解决方案的方案块图

　　核心技术优势

　　LoRa收发器：使用协力厂商所制造的LM230模组，其高抗杂讯及高灵敏度特性拓展两通讯端，通讯方式为使用UART界面来达成透传目的

　　蓝牙收发器：使用市面上广泛应用的HC-06模组，以其蓝牙部分与移动电话、平板或是PC连接后再通过UART与LoRa模组对接

　　方案规格

　　【LoRa Module】

　　芯片组：Semtech LoRa SX127x系列

　　频率：862-1020MHz(型号：LM-230H)

　　传输功率：100 mW(MAX)

　　传输媒体：UART

　　UART波特率：1200 / 2400 / 4800 / 9600 / 19200 / 38400 / 57600 bps

　　工作电压：3.0V-6.0V

　　电流消费：接收：13 mA(典型值)，发射：120 mA(典型值)，睡眠：2.2 uA(典型值)

　　传输距离：1km-10km(0.81Kbps)

　　接收灵敏度：-132 dBm@0.81Kbps

　　工作温度：-40℃-85℃

　　尺寸：25mm x 18mm x T2.6mm

　　【HC-06蓝芽模组】

　　CSR BC417143芯片组

　　蓝牙Class 2

　　电路板天线尺寸：26.7mm x 13mm x 2mm

　　工业温度范围：-40℃至+85℃

　　工作频率：2.4 GHz ISM频段

　　调制方式：GFSK(高斯频移键控)

　　Acuity：-0.1 DBM或更低BER，0.1%

　　传输速率：异步：6 KBPS

　　安全功能：身份验证和加密
