简介:

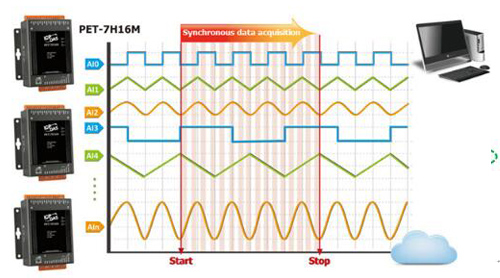

ET-7H16系列是一种建构在以太网络链接与通讯能力为基础的高速同步数据采集模块，包括多个高速模拟输入通道，FIFO为2048个样本，最大采样率高达200kS/s，每个通道同时进行16位A/D信号转换。除模拟输入通道外，各种I/O (数字输入/输出通道)多个通道混合至同一个模块内。
此模块模拟输入通道的输入范围可由软件修改，数字输出通道具有短路和过载保护。ET-7H16系列还提供4 kV ESD保护以及2500 VDC模块内隔离保护。
ET-7H16系列支持许多种类的A/D转换触发模式：软件触发，外部讯号同步A/D采集模式和外部数字讯号触发模式(后触发/预触发)。 软件触发器可以在需要时触发命令后开始采样，并且采样可以作为连续 A/D 采集执行，或者执行数据采集以进行指定数量的采样(N采样模式)。 在外部时钟触发模式下，A/D 采集的速度和数据采集的采样数由外部电信号控制。 在数字信号事件触发模式中，通过命令配置 A/D 采集参数，并且在由外部电信号触发时，将执行 A/D 采集指定数量的采样(N采样模式)。
应用:
o 高速网络采集
o 温度、震动、应变高速测量应用
o 高电压大电流高速测量应用
特色:
o 数据传输模式
1. 连续实时传输 (最高速30 kHz/每通道)
2. N笔数据传输 (最高速200 kHz/每通道)
o A/D 触发模式
1. 软件命令触发模式
2. 外部讯号触发模式
3. 外部讯号同步A/D采集模式
o 外部讯号触发模式
1. 预触发，采集N笔数据
2. 后触发，采集N笔数据
o PC 端软件工具
1. VC, C#, API and Demo
2. LabVIEW 开发工具与 Demo
