IO-Link 大讲堂

　　IO-Link(IEC 61131-9)是一个开放的标准串行通信协议，允许从传感器和设备中双向交换数据，这些传感器和设备支持IO-Link并连接到主机上。IO-Link主机可以通过各种网络、现场总线或后台总线传输这些数据，使数据可以通过工业信息系统(PLC、HMI等)进行即时操作或长期分析。每个IO-Link传感器都有一个IODD(IO设备描述)文件，用于描述设备及其IO-Link功能。

　　应该注意的是，IO-Link是不另一个现场总线，而是兼容的IO系统和现场设备之间的点对点通信协议。由于IO-Link是一个开放的标准，设备可以集成在几乎任何现场总线或自动化系统中。

　　IO-Link 大讲堂开课啦!

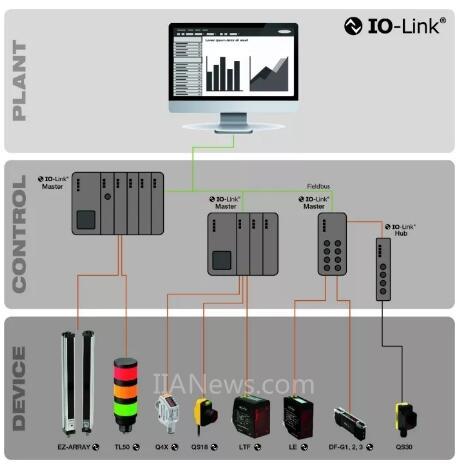

　　一、IO-Link系统架构

　　● IO-Link设备

　　传感器,指示灯,执行机构等。

　　● IO-Link主站

　　IO-Link转成工业协议的网关。

　　● 标准线缆(最远支持20 m)

　　二、IO-Link系统特点

　　● 每个IO-Link设备可用作：

　　IO-Link通讯(pin4);

　　标准数字量IO(SIO)。

　　● IO-Link通讯提供两种模式:

　　周期性过程数据(例如测量值);

　　非周期性参数和诊断信息(例如，开关点阈值)。

　　● 每个设备都有IO设备表示文件(IODD)：

　　定义通过IO-Link进行通讯的数据类型和格式。

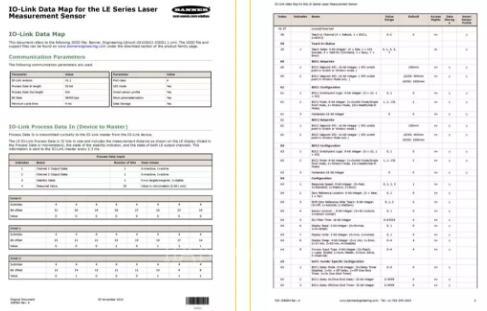

　　▲IODD文件示例

　　三、IO-Link五大优势

　　● 统一的标准电缆，简化接线

　　a.标准接线：减少电缆备件的种类;无需另配屏蔽电缆;缩短安装时间。

　　b.优于模拟信号：无需模拟量转换模块;比模拟量精度更高(不需要D/A和A/D的转换)。

　　c.可用IO-Linkhub 把非IO-Link的传感器接到IO-Link网络，简化现场传感器接线。

　　● 传感器可以输出更多信息

　　a.获取到更多传感器信息可以带来更多收益：传感器数据和状态的持续监控;提供的更多信息是工业4.0和工业物联网的数据基础。

　　b.可以提供三种类型的传感器信息：过程数据;应用结果(开断、测量值等);设备可供调用的服务数据;参数设置，扩展的设备信息(例如，增益值);事件数据，故障信息，维护报警等。

　　● 传感器远程配置和监控

　　a.远程读取和更改参数设置;

　　b.快速配置和调试：多个传感器的参数复制;无需被测物示教。

　　c.通过控制系统在线修改参数：实时调整以适应变化的被测物;快速产品更换。

　　d.监控，诊断连接以及设备状态：根据实时数据做适时的运维计划。

　　● 方便快速传感器更换

　　a.自动化设备更换(ADR)功能支持将现有传感器参数直接下载到更换的传感器中：无需手动对更换传感器进行参数设置;缩短停机时间，降低故障率。

　　● 提供更多诊断信息

　　a.根据实时状态、故障情况进行报警和预测性维护：合理规划维修时间;增益数据提醒适时清洗传感器;发现功能方便快速找到需要被检测的传感器;传感器运行时间提醒适时更换传感器。

　　b.最大化设备综合效率(OEE)。

　　邦纳IO-Link产品

　　1.Q4X系列激光测距传感器

　　● 可靠的检测范围，近至25毫米，远至610毫米;

　　● 根据距离检测各种各样的目标颜色、材质和表面;

　　● 双示教模式(强度+距离)，是防错应用的理想选择，可实现透明物体检测，无需反射板;

　　● 坚固耐用的FDA级不锈钢外壳，防护等级达IP69K;

　　● 坚固结实的设计，耐机械冲击、过紧和极端振动;

　　● 倾斜的四位显示屏提供清晰的距离读数。

　　18 COD 透明物检测传感器

　　● 能可靠检测透明，半透明或不透明物体-包括PET瓶，玻璃容器和透明膜等;

　　● 同轴光的设计，检测无盲区，被测物可紧贴传感器检测;

　　● 自动补偿算法，弥补灰尘堆积和环境温度的变化，可长时间可靠工作;

　　● 响应速度400us，适合高速检测场合;

　　● 明亮的可见红色光斑，易于对准和使用;

　　● 三种可选阈值设定，适用于不同的被测物检测;

　　● 检测范围：3000毫米;

　　系列长距离激光传感器

　　● 高性能LTF系列传感器可在12 &24米范围内检测垂直或倾斜的目标，不受颜色、材料或光泽度影响;

　　● 用于测量和检测应用的模拟量和开关量或双开关量输出;

　　● 优异的范围、重复精度和准确度组合可实现高度可靠的目标检测和精确的距离测量;

　　● 两行八字符显示屏和按钮编程，易于安装、故障排除和实时距离测量;

　　● 耐用的IP67外壳、高度抗环境光干扰和各种温度下稳定的性能在有挑战性的环境中提供可靠的性能。

　　系列激光位移传感器

　　● LE系列激光传感器可快速准确测量距离，操作简单且易于调 整设定与使用;

　　● 提供易于查看两行8个字符显示的液晶屏;

　　● 高重复性和准确性可检测具有挑战的目标，从金属到黑色橡胶物体都能可靠检测;

　　● 可见2级激光，提供小光斑尺寸与简单对准;

　　● 适合的应用：循环控制，厚度测量，卷径和定位;

　　● 检测范围 LE250 ( 100-400mm)，LE550 ( 100-1000mm)。

　　-Array系列测量光幕

　　● 应用包括边缘和中心引导、张力控制、孔尺寸调整、零部件计数以及实时产品尺寸调整和轮廓控制;

　　● 密集的红外光束能检测到小至5毫米宽、边缘分辨率为2.5毫米的物体;

　　● 控制器功能内置在接收器中，因此基本设置无需使用控制器、软件或PC;

　　● 易于使用的软件便于通过电脑进行高级设置;

　　● 配置选项包括14种测量模式、三种扫描方法、两种模拟和两种离散输出以及串行输出;

　　● 检测范围为4米;

　　● 阵列高度从150毫米到2400毫米不等。

　　-Gx系列光纤放大器

　　● 带IO-Link的型号在主站设备和传感器之间采用点到点的通信连接，便于远程监控、示教和配置;

　　● 双数显，同时显示实时信号值和阈值;

　　● 简单的用户界面，传感器设置和编程都很简易;

　　● 通过示教(TEACH)和设置(SET)可设置最优的过量增益和阈值，满足绝大多数应用要求，尤其是低对比应用。

　　50 Core系列塔灯

　　● 一体化塔灯采用经久耐用的LED技术，安装简单，提供高度醒目的操作指引和设备指示;

　　● 采用IO-Link通信 的型号可轻松集成到大多数工业网络中，主站能对设备中的指示灯和蜂鸣器进行远程监控;

　　● 标准亮度的型号，最多可支持7层，有10种颜色可选。高亮度型号，最多可支持5层;

　　● 允许多层指示灯同时亮起;

　　● 每层指示灯不亮时呈灰白色，消除了因环境光导致的误判;
