煤矿安全供电监控系统

　　煤矿供电系统是由矿井地面变电所、井下中央变电所、采区变电所和工作面配电点按照一定方式相互连接起来的一个整体。

　　煤矿井下电气有“三大保护”，漏电保护、过流保护和接地保护。煤矿是中性点绝缘的供电系统，漏电的检测和保护显得尤为重要，是煤矿供电不同于其它供电系统的一大特色，也是一大难点。

　　系统组成

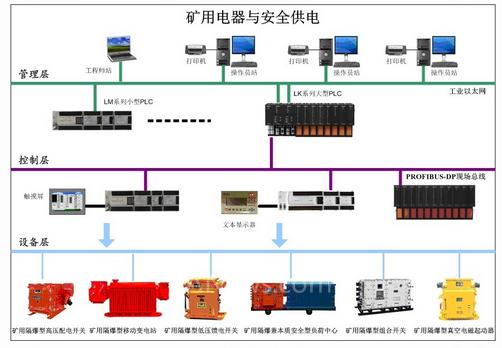

　　煤矿安全供电监控系统采用分层分布式结构，监控中心设置冗余服务器、通讯前置机和监控计算机，运行专业电力监控软件;各变、配电所安装电力监控分站，通过现场总线与综合测控保护装置、计量装置联网，分站与监控中心之间通过工业以太环网连接。

　　综合测控保护器

　　煤矿中使用的所有供配电设备和用电设备都要有完善的保护措施，为此广泛采用高压开关综合保护器、低压馈电开关综合保护器、磁力启动器保护器等，以及近年发展起来的组合开关、负荷中心用控制保护一体化装置。

　　综合测控保护器具有测量、控制、保护一体化功能，实现对所属供用电装置的监测、报警、保护、事故记录、控制和显示，具有短路保护、过载保护、选择性漏电保护、漏电闭锁、绝缘监测、断相保护、过压保护和欠压保护，可实现风-电闭锁和瓦斯-电闭锁功能。事实证明随着各种保护器的广泛使用和不断升级，极大改善了煤矿安全用电的局面。

　　系统级功能特点

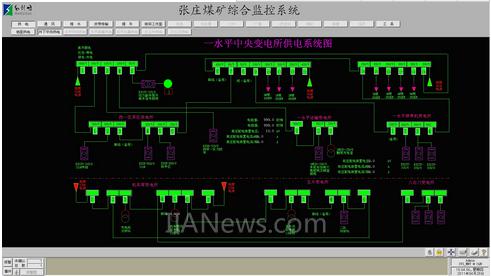

　　煤矿安全供电监控系统的主要功能是对煤矿供电系统及其用电设备进行实时监测、保护、控制和管理。可实现对供电系统及其用电设备的在线监测和监测预警、“四遥”和远程控制、数据统计和计量管理、安全保护和保护定位、故障报警和故障录波、上传故障信息和录波数据等功能。能够解决煤矿供电系统越级跳闸、选择性漏电等困扰煤矿供电运行的难题，并通过历史数据挖掘、智能分析，提前预告事故隐患;针对突发供电事故时的电力预案，可缩短事故判断定位时间，加快复电过程;系统采用专业化智能图表分析工具、录波分析工具和专家系统，使得在供电管理、预防事故、降低损耗、节约电能、提高运行效率和管理水平等方面更加完善。运用远程操作控制和智能程序技术，能实现煤矿供电系统和生产设备的无人值守运行。
