TIA 博途软件 - STEP7 V11 编程指南(第一章)

　　第一章 TIA 博途软件介绍

　　为了应对日益严峻的国际竞争压力，在机器或工厂的整个生命周期中，充分优化设备潜力具有前所未有的重要性。进行优化可以降低总体成本、缩短上市时间，并进一步提高产品质量。质量、时间和成本之间的平衡是工业领域决定性的成功因素，这一点，表现得比以往任何时候都要突出。

　　全集成自动化是一种优化系统，符合自动化的所有需求，并实现了面向国际标准和第三方系统的开放性。其系统架构具备优异的完整性，基于丰富的产品系列，可以为每一种自动化子领域提供整体解决方案。

　　TIA博途组态设计框架将全部自动化组态设计系统完美地组合在一个单一的开发环境之中。这是软件开发领域的一个里程碑，是工业领域第一个带有“组态设计环境”的自动化软件 。

　　1.1 软件订货版本及包含的内容

　　图1-1 列出了TIA博途各产品所具有的功能和针对的产品范围：

　　• 仅针对S7-300/400/WinAC的Professional版

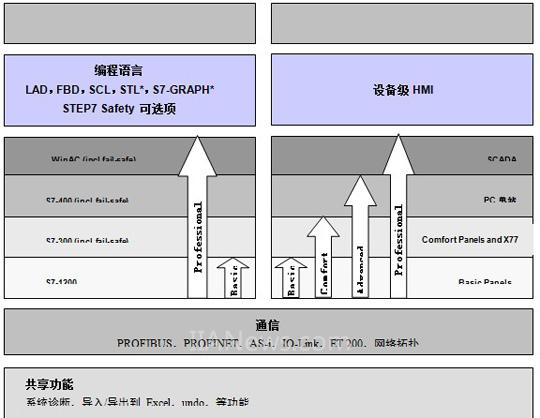

　　图1-1 TIA博途的产品版本

　　·TIA博途 (Totally Integrated Automation Portal) 平台：

　　包含在STEP7 V11 和WinCC V11里。可以购买独立的产品，例如单独购买STEP7 V11，其包含了整个 TIA博途平台。

　　·STEP7 V11版本主要包括：

　　STEP7 Basic V11 (STEP7 V11基本版) 和STEP7 Professional V11 (STEP7 V11专业版) 。

　　STEP7 Basic主要针对于S7-1200硬件编程。需要注意的是，如果购买了STEP7 Basic V11，该软件将包含WinCC Basic V11软件包，无需单独购买WinCC Basic V11即可对Basic Panels编程组态。

　　STEP7 Professional应用的可编程硬件包括：S7-1200、S7-400、S7-300、ET200 CPU、WinAC。需要注意的是，如果购买了STEP7 Professional V11，该软件将包含STEP7 Basic V11软件包。此外，STEP7 Professional V11还提供S7-300/400模拟器(PLCSIM)。

　　·WinCC V11版本主要包括：

　　WinCC Basic V11 (WinCC V11基本版)

　　WinCC Comfort V11 (WinCC V11精智版)

　　WinCC Advanced V11 (WinCC V11高级版)

　　WinCC Professional V11 (WinCC V11专业版)

　　其中WinCC Advanced和WinCC Professional又分为开发工具(Engineering Software)和运行工具(Runtime)，WinCC V11各版本所支持的硬件可参考TIA博途之WinCC，这里不作详细介绍。

　　1.2 TIA博途的安装

　　1.2.1硬件要求

　　STEP7 Basic V11 (STEP7 V11基本版) 和STEP7 Professional V11 (STEP7 V11专业版) 硬件需求如图1-2：

　　图1-2 计算机硬件需求

　　1.2.2支持的操作系统

　　STEP7 Basic V11 (STEP7 V11基本版) 和STEP7 Professional V11 (STEP7 V11专业版) 分别支持的操作系统如表1-1所示。

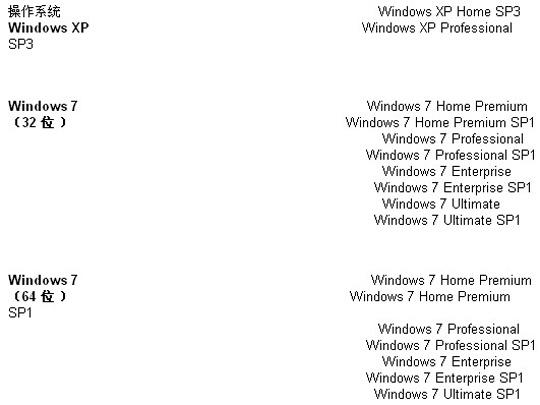

　　表1-1 计算机操作系统需求

　　注意：

　　1.对于Windows XP的操作系统STEP7 Basic V11 (STEP7 V11基本版) 和STEP7 Professional V11 (STEP7 V11专业版) 都只支持Windows XP SP3系统，不支持Windows SP2系统。

　　7 V11 SP2及其以上版本支持64位的Windows 7操作系统。

　　1.2.3安装步骤

　　软件包通过安装程序自动安装。将安装盘插入光盘驱动器后，安装程序便会立即启动。如果通过硬盘软件安装，需要注意请勿在安装路径中使用或者包含任何 UNICODE 字符(例如，中文字符)。

　　·安装要求

　　PG/PC 的硬件和软件满足系统要求。

　　具有计算机的管理员权限。

　　关闭所有正在运行的程序。

　　安装步骤

　　第一步：将安装盘插入光盘驱动器。安装程序将自动启动(除非在计算机上禁用了自动启动功能)。

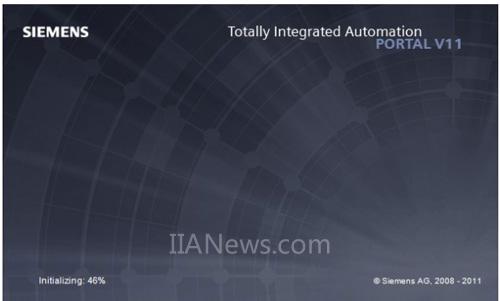

　　图 1-3 安装程序启动

　　第二步：如果安装程序没有自动启动，则可通过双击“”文件手动启动。将打开选择安装语言的对话框。选择希望用来显示安装程序对话框的语言，例如中文。

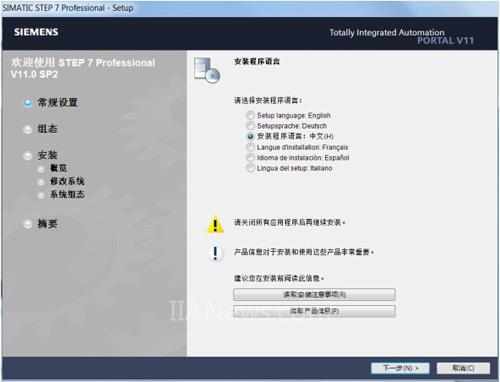

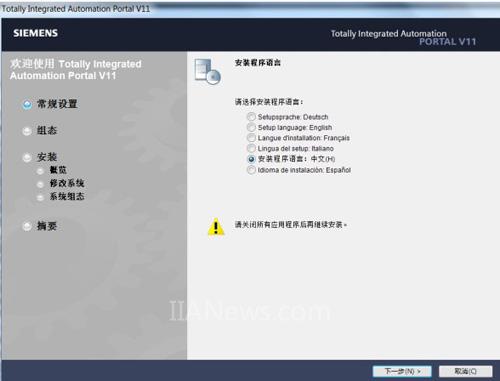

　　图 1-4 选择中文安装语言

　　第三步：要阅读关于产品和安装的信息，阅读说明后，关闭帮助文件并单击“下一步”(Next) 按钮。将打开选择产品语言的对话框，如图1-5所示：

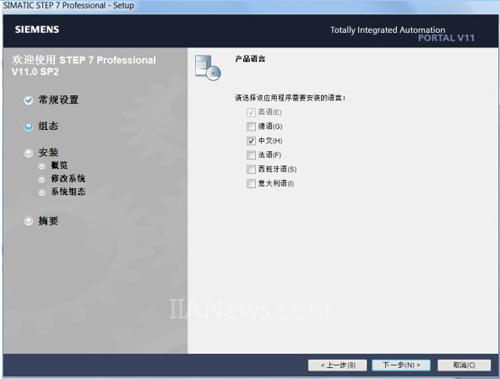

　　图 1-5 产品语言选择

　　第四步：选择产品用户界面使用的语言，然后单击“下一步”(Next) 按钮。始终将“英语”(English) 作为基本产品语言安装。将打开选择产品组态的对话框。

　　选择要安装的产品：如果需要以最小配置安装程序，则单击“最小”(Minimal) 按钮。如果需要以典型配置安装程序，则单击“典型”(Typical) 按钮。如果需要自主选择要安装的产品，请单击“用户自定义”(User-defined) 按钮。 然后选择需要安装的产品对应的复选框，如图1-6所示。

　　如果要在桌面上创建快捷方式，请选中“创建桌面快捷方式”(Create desktop shortcut) 复选框。

　　如果要更改安装的目标目录，请单击“浏览”(Browse) 按钮。注意，安装路径的长度不能超过 89 个字符。

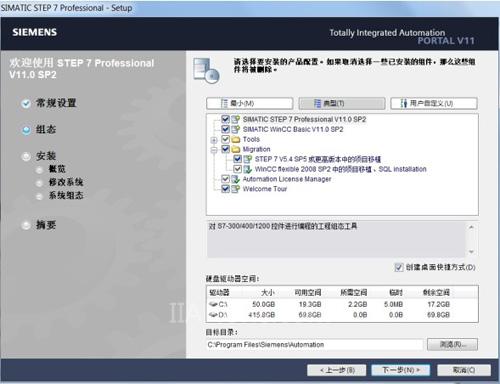

　　图 1-6 安装配置

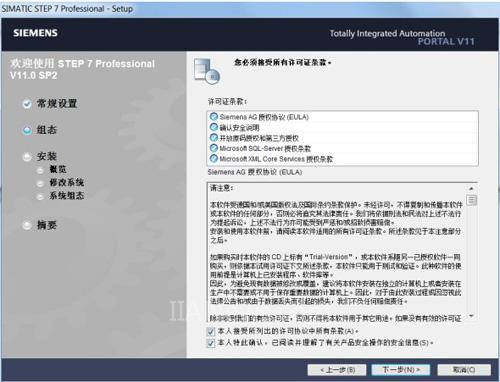

　　第五步：单击“下一步”(Next) 按钮。将打开许可条款对话框。要继续安装，请阅读并接受所有许可协议，并单击“下一步”，如同1-7所示：

　　图 1-7 许可证条款确认

　　如果在安装 TIA 博途 时需要更改安全和权限设置，则会打开安全设置对话框，如同1-8所示：

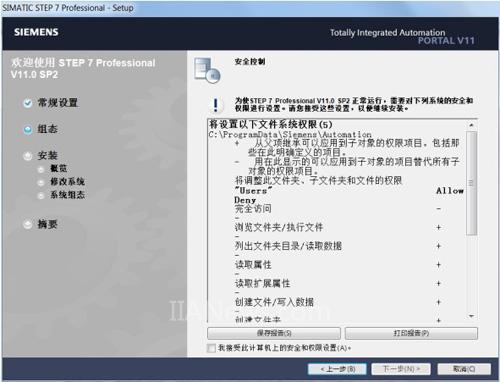

　　图 1-8 安装和权限设置

　　第六步：要继续安装，请接受对安全和权限设置的更改，并单击“下一步”(Next) 按钮。下一对话框将显示安装设置概览，如同1-9所示：

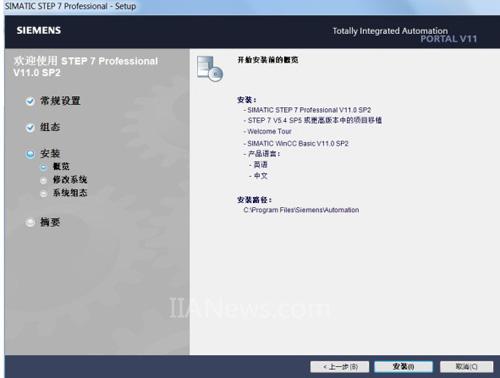

　　图 1-9 安装预览

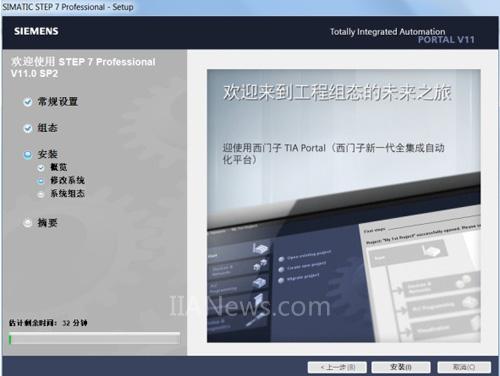

　　第七步：单击“安装”(Install) 按钮。安装随即启动，如同1-10所示：

　　图 1-10 开始安装

　　如果安装过程中未找到许可密钥，则可以将其传送到 PC中。 如果跳过许可密钥传送，稍后可通过 Automation License Manager 进行注册。可能需要重新启动计算机。 在这种情况下，请选择“是，立即重启计算机。”(Yes, restart my computer now.) 选项按钮。 然后单击“重启(Restart)，直至安装完成。

　　1.3 TIA博途的卸载

　　可以选择两种方式进行卸载：

　　1、通过控制面板删除所选组件;

　　2、使用源安装盘删除产品。

　　以通过控制面板删除所选组件为例：

　　第一步：使用“开始 > 设置 > 控制面板”(Start > Settings > Control Panel) 打开“控制面板”(Control Panel)，如同1-11所示：

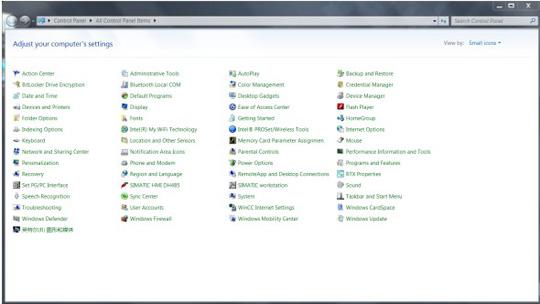

　　图 1-11 控制面板

　　第二步：在控制面板上双击“添加或删除程序”(Add or Remove Programs)。将打开“添加或删除程序”(Add or Remove Programs) 对话框，如同1-12所示：

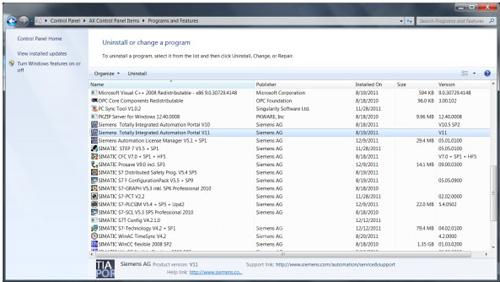

　　图 1-12 控制面板

　　第三步、在“添加或删除程序”(Add or Remove Programs) 对话框中，选择要删除的软件包，然后单击“删除”(Remove)。将打开选择安装语言的对话框，如图1-13所示：

　　图 1-13 删除语言选择

　　第四步：选择要用来显示安装程序对话框的语言，并单击“下一步”(Next) 按钮。将打开一个对话框，供用户选择要删除的产品，如图1-14所示：

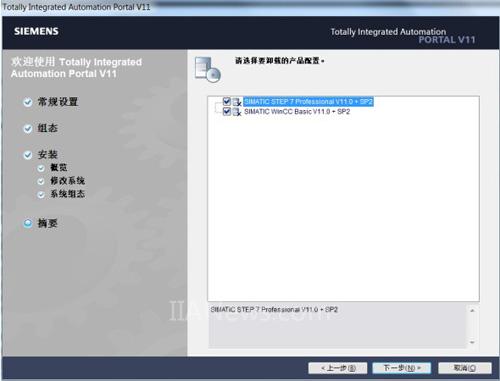

　　图 1-14 删除的产品选择

　　第五步：选中要删除的产品的复选框，并单击“下一步”(Next) 按钮。下一对话框将显示安装设置概览，如图1-15所示：

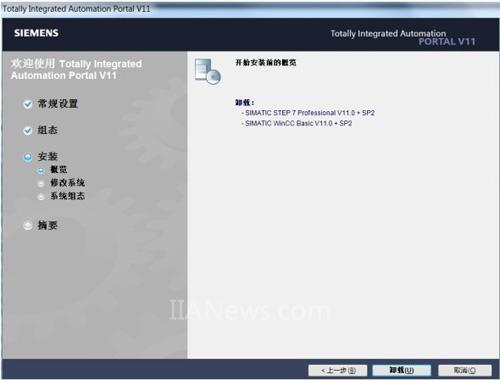

　　图 1-15 删除产品预览

　　第六步：检查包含了要删除的产品的列表。 如果要进行任何更改，请单击“上一步”(Back) 按钮。如果确认没有问题，则单击“卸载”(Uninstall) 按钮。开始删除，如图1-16所示：

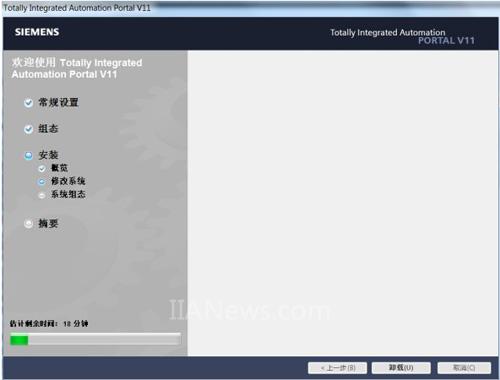

　　图 1-16 产品卸载

　　第七步：可能需要重新启动计算机。在这种情况下，请选择“是，立即重启计算。”(Yes, restart my computer now.) 选项按钮。 然后单击“重启”(Restart)。

　　等待卸载完成，单击“关闭”按钮完成软件的卸载。

　　也可使用源安装盘删除产品，即将安装盘插入相应的驱动器。安装程序将自动启动(除非在 PG/PC 上禁用了自动启动功能)，如果安装程序没有自动启动，则可通过双击“”文件手动启动。步骤与控制面板卸载一致。

　　1.4 授权管理功能

　　1.4.1授权的种类

　　授权管理器是用于管理授权密钥(许可证的技术形式)的软件。软件要求使用授权密钥的软件产品自动将此要求报告给授权管理器。当授权管理器发现该软件的有效授权密钥时，便可遵照最终用户授权协议的规定使用该软件。

　　对于西门子软件产品,有下列不同类型的授权，参考表1-2和表1-3。

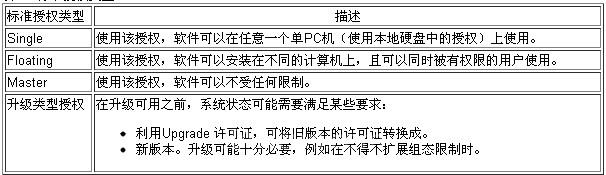

　　表1-2 标准授权类型标准授权类型描述

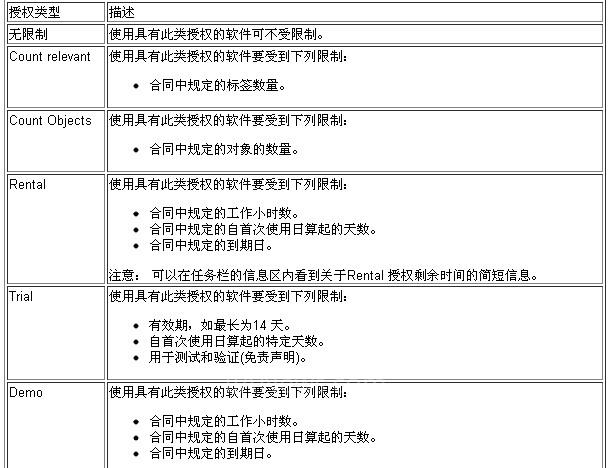

　　表1-3授权类型授权类型描述

　　1.4.2授权管理器

　　在安装TIA博途软件时，可以选择安装授权管理器，授权管理器可以传递、检测、删除授权，操作界面参考图1-17所示：

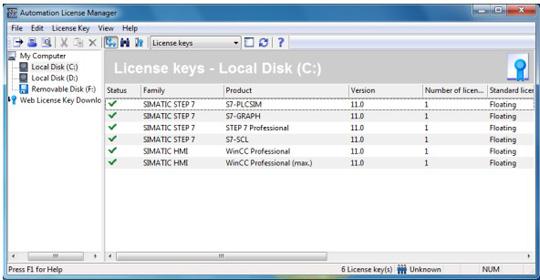

　　图1-17授权管理器操作界面

　　安装许可证密钥

　　可以在安装软件产品期间安装授权密钥，或者在安装结束后使用授权管理器进行授权操作。可以通过授权管理软件以拖拽的方式从授权盘中转移到目标硬盘。

　　有些软件产品允许在安装程序本身时安装所需要的许可证密钥。计算机安装完软件，授权密钥自动安装。

　　注意：不能在执行安装程序时安装Upgrade 授权密钥。
