研华PoE工业交换机用于户外LED大屏幕显示通讯系统

行业：交通

地点：中国  北京
系统介绍：

       8m²户外LED全彩色高亮度显示屏，用于高速公路的广告和路况的显示，可以在阳光直射环境使用。观看距离一般在十几米以外，屏体具备密封防水性能。显示面板的发光点采用纯色超高亮度的发光二极管，显示效果真实自然。灯板为箱体结构，安装方便，外观平整。采用最新技术水平的视频控制系统，显示颜色艳丽清晰。

系统需求：
       户外LED大屏幕显示通讯系统主要用于高速公路的广告和路况信息显示，通过多种通讯和显示技术，发布流畅的实时信息。系统由LED屏幕、媒体播放设备、通讯设备（无线和有线）等构成。整个显示屏都安装在高速公路两边，需要较高的防护等级，能够适应宽温的严苛环境，并且支持简单方便的安装。其中，嵌入式工控机（Embedded Computer）和多主机切换器(KVM Switch)作为媒体播放设备，传输显示信息。无线AP作为无线通讯设备，用于远程内容更新和控制。为了节能和维护，在供电方面，使用了IP电源（IP Power）远程控制整体或部分电源开关。8m²户外LED大屏幕显示通讯系统要求如下：


 •符合国际标准的PoE供电功能
 •具有在宽温环境中稳定工作的能力
 •结构紧凑，坚固、灵活的安装方式
 • 通讯设备为IP30防护等级

研华解决方案：
        EKI-2526PI      6端口POE工业以太网交换机

      • 6个快速以太网端口，其中4个具有PoE功能
      • 10/100Mbps自适应隔离广播风暴
      • 支持4,000VDC以太网ESD保护
      • 提供3,000VDC电源浪涌保护（EFT）
      • 结构紧凑，支持DIN导轨安装和面板安装
      • 高强度金属外壳，IP30防护等级
      •  提供48VDC冗余电源输入及继电器报警
      •  支持-40 ～75 ℃宽工作温度

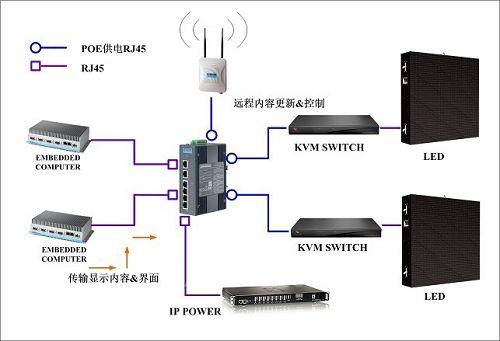

系统架构图：


系统描述：
        本系统采用研华EKI-2526PI PoE工业以太网交换机，作为整个户外LED大屏幕的通讯枢纽。EKI-2526PI分别连接LED显示屏，多主机切换器(KVM Switch)，IP电源（IP Power），无线AP和嵌入式工控机（Embedded Computer）。由于8m²户外LED大屏幕可布线的空间有限，其中多主机切换器(KVM Switch)和无线AP通过PoE端口供电，布局更加合理。
结论：
       研华多端口PoE工业以太网交换机解决方案，彻底解决了电源线和信号布设的问题，优化了整个户外LED大屏幕的通讯系统，实现了实时、有效、稳定的通讯系统。研华工业通讯产品的出色性能充分保障了该系统的可靠运行。
