产品信息
亮点：
性能增强：
位处理性能提高1倍
存储器增大
CPU 314，从96 KB增大至128KB
CPU 315-2 DP，从128 KB增大至256KB
CPU 315F-2 DP，从192 KB增大至384KB
同时监视2个块
协调技术数据
增大过程I/O映像
CPU 315(F)-2 DP支持PROFIBUS等时模式
CPU 315(F)-2 DP的数据记录路由

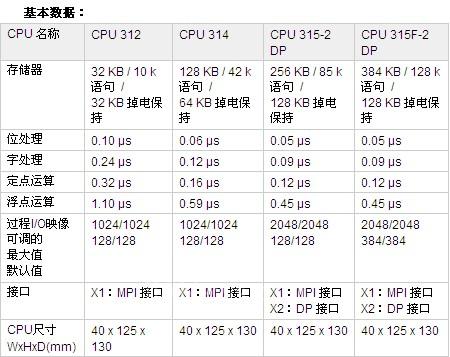

性能
与现有的CPU 312、314和315(F)-2 DP相比，创新型S7-300 CPU的性能有了显著提高；例如，创新型CPU上的用户程序处理速度至少提高了1倍，在某些情况下甚至更快。位处理时间甚至降至50ns，而字处理时间降至90ns。此外，也大大增强了定点和浮点运算性能。
同时监视2个块
S7-300 CPU固件版本V3.0允许同时监视2个块。用户可以同时监视一个PG或PC上的两个块，或者不同PG或PC上的两个块。此外，增大了块状态中可显示的程序行数目；该功能要求必须使用STEP 7 V5.4 SP5。
协调技术数据
协调了S7-300 CPU的技术数据。调整或增大了S7-300 CPU的下列数量范围：
所有S7-300 CPU的块(FC、FB、DB)编号范围相同。块编号范围将增至S7-400级别。
FC/FB的块编号范围：0-7 999
DB 的块编号范围：1-16 000
请注意，FC、FB和DB的总数保持不变
相同的本地数据大小
每个执行级别最大32KB
每个块最大2KB
每个优先级的嵌套深度相同：16
所有CPU 312以上的S7-300 CPU具有相同的块大小：64KB CPU312：32KB
所有S7-300 CPU统一： 可同时激活的Alarm_S块的数量为300
延时中断OB的数目相同：OB20 和 OB21
时间中断OB的数目相同：OB32、OB33、OB34和OB35
实现全局数据通信的全局数据回路数目相同：8
断点数目从2个增至4个
CPU 312的位存储器为256字节
CPU 312有256个S7定时器/S7计数器
诊断缓冲区：
诊断缓冲区大小：通常为500条，其中最新的100条具有保持性
CPU 处于RUN状态时显示的诊断缓冲区条目数可配置为10 - 499条。
默认为10条。
兼容性和必需的组件
兼容性
创新型S7-300 CPU替代以前的版本；它们的备件相互兼容。
新型CPU供货的同时，以前的312、314、315(F)-2DP CPU还将继续供货一年多左右。之后就只能订购固件版本为 V3.0 或更高版本的 CPU。
请注意：固件版本V3.0只适用于新型S7-300 CPU，不能在以前的硬件上安装。
当需要更换备件时：

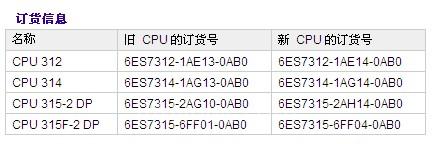

如果使用兼容的后续型号(如6ES7314-1AG14-0AB0)替换CPU(如 6ES7314-1AG13-0AB0)，则无需更改STEP 7项目，也不用升级STEP 7软件版本。
如果使用兼容的后续型号替换，无需更改STEP 7项目中之前的订货号。
使用较早的软件版本组态：
如果不要求使用新功能，则可以像对待旧模块一样在STEP 7中组态新的模块，功能范围和之前一样。不过工作存储器增大。
在这种情况下，也无需升级STEP 7软件版本。

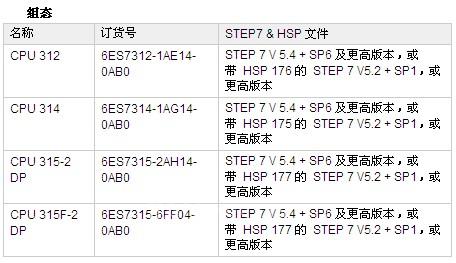

使用新订货号的组态：
如果组态的模块需要使用新的订货号，必须在STEP7中安装一个硬件支持包 (HSP文件)。安装了这个HSP文件后，即使用较早的STEP7版本 (不低于 V5.2 SP1) 也可以组态新的 CPU。
有关如何下载和安装HSP文件的信息，请参见条目号17581199。不能使用低于V5.2 SP 1的STEP 7版本来组态这些CPU。
将在STEP 7 V5.4 SP6及更高版本中包括新CPU。
"分布式安全"(Distributed Safety)
除STEP 7外，CPU 315F-2 DP还要求安装软件Distributed Safety V5.4。

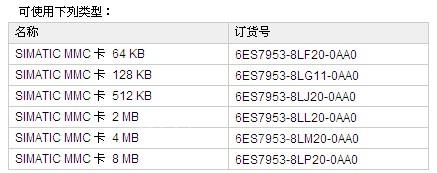

SIMATIC MMC卡(CPU操作需要)
这些CPU需要使用SIMATIC MMC卡。该卡作为插入式装载存储器，但也可存储包括注释和符号的压缩STEP 7项目(请注意项目和卡的大小)。
SIMATIC MMC卡还可以用于通过SFC创建数据块以及存储或读取数据。
