新型S7-300模拟量输入模块供货发布

典型应用领域
　　该新模块主要面向过程控制中需求日益增加的温度测量应用。其中，该模块预先指定用于下列应用：

玻璃工业
　　使用大量热电偶来测量玻璃槽的温度。为了获得已融化玻璃的均匀温度分布，除了一级（油或气体）系统外，还使用了一个电热系统。这种情况下，电流流经已融化的玻璃，然后热电偶可在正常工作期间达到某一电势。标称电压为 230V（特殊玻璃除外），因此在大多数情况下，250V AC 的电气隔离就足够了。除了 TC 测量范围外，还使用各种电压测量范围，例如，它们可用于氧气测量探头，本应用也使用这种探头。

发电站
　　这种应用中，TC 一般用于测量水和蒸汽电路的温度，以及测量燃烧过程和排放气体的温度。某些情况下，发电机和电动机装配有 TC 元件，用来测量绕组温度。测得的值用于监控。一般情况下，这种应用中使用的 TC 元件都被隔离，以免正常工作期间发生故障。但是，TC 元件还用在必须检测快速温度变化而又无需绝缘的应用中，以便 TC 元件具有局部电势。为了避免将不同的电势转移到其它模块，需要进行电气隔离。通过这种方式，模块或甚至整个发电站都受到了保护，以免损坏，同时也避免了测量误差。如果 TC 元件的绝缘装置已损坏，则带有电气通道隔离的模块还可提供保护。一般在这些情况下，对上述模块进行 250V AC 的电气隔离就足够了。

改造和设备扩展
　　另一种非常常见的应用是设备改造和扩展。过程控制设备，如发电站，往往具有数十年的使用寿命。20 或 30 年的运行时间很常见。为此，在这些设备的使用寿命内往往需要对这些设备进行更改（改造） 或扩展。数年后且由于以前的更改，可能无法再确切了解电势情况。甚至在设备安装时无故障的电势平衡经过多年运行后已经出现问题。因此建议，例如，当连接不同的配电室时，使用电气隔离模块。这种情况下，电势差对测量所得的值采集没有负面影响。

具有大型区域扩展的复杂设备
　　复杂的设备，例如化工业或油气（例如精炼）工业，往往具有非常大的区域扩展。由于中央配电室仍然发挥主要作用，因此电缆会非常的长。为此，沿这些电缆可能在通道之间产生不同电势。这些电势差可能是静电，或者当它们是由 EM 辐射、HF 电流等引起时，可能是极大的动态电流。特别对后一种情况，很难识别和消除其造成的影响。这种情况下，测得值可能完全被破坏。尽管大多数制造商在其安装指南中采取了电势平衡安装措施，但并不总是起作用。尤其对经过更改或扩展的旧设备更是这样（一般情况）。通过使用电气隔离模块，可显著减少上述影响，甚至完全消除，还可防止相邻通道间的彼此干扰。

在多石或多沙土壤中安装
　　在地球的某些区域，很难获得充分的泥土，例如在多石或多沙土壤中。一个明显的例子就是阿拉伯国家，这些国家的沙漠中有大量油田。任何油生产和处理设备以及管线的监视和控制，都需要使用足够坚固且适用的模块。设备所有者在其投标文档中明确指定只使用适用于其控制系统的电气隔离模块。

用户利益
　　用户使用该模块时所获得的收益如下所示：

无需隔离变压器，因此
... 硬件更少
... 接线工作更少
... 开关板或接线盒需要的空间更小
... 备用件更少（简化了订购、物流和库存流程）
　　无需对隔离变压器进行额外参数化 / 调节操作
　　无附加参数化工具（处理和成本）
　　只需 STEP7，因而减小了电势误差并避免了不一致性
　　简化了维护过程，调试更快速；只需在一点引入更改，无需在不同供应商的不同工具中引入
　　无其它端子点/只需连接到该模块
　　无其它错误源（可能是螺丝松了！）
　　文档得以简化（必须记录每个螺丝 / 元件端子）
　　减少了接线工作
　　减少了测量数据采集的总体误差
　　不再存在增加模块和隔离变压器引起的误差，因为无需隔离变压器，从而测量更精确
　　增加了测量数据采集的质量
　　具有较高的坚固性和抗噪声性
　　一个通道短路或接地故障不影响其它通道
　　后续增加通道，不影响其它通道
　　无电势传输
　　尤其适用于设备电势情况未知或不再可知的改造和设备扩展情况
　　重要特性

该新模块具有下列重要特性：
　　对于通道间最高电压为 250V AC 的 6 个通道相互隔离
　　高分辨率、高精度
　　TC 和电压测量通用
　　支持符合俄罗斯 GOST 标准的 TC 特性
　　I&M 功能 IM0 和 IM1
　　通过 SIMATIC PDM 支持运行功能时的校准
　　双通道冗余设计，即两个模块冗余组态，每个模块带有一个传感器（有关细节，请参见条目号 1186523 下的用户手册）
　　用于参考端补偿的多个不同选项
　　固化程序更新（不在冗余模式下！）
　　新：通过另一个模块的外部 RTD 元件进行外部补偿

　　该模块的一个新特性就是，可使用另一个外部模块的测得值来进行外部补偿 。为此，通过另一个任意模块测量参考端的温度，然后按照数据记录 DS2 将该值上传到 TC 模块。这样可以对每个通道进行单个补偿。在用户手册（条目号 33306750） 中描述了 DS2 的组成并附有一个编程实例。

技术数据
　　新模块是一种用于 SIMATIC S7-300 / ET 200M 的单插槽（40mm） I/O 模块，可用于集中式和分布式组态中。

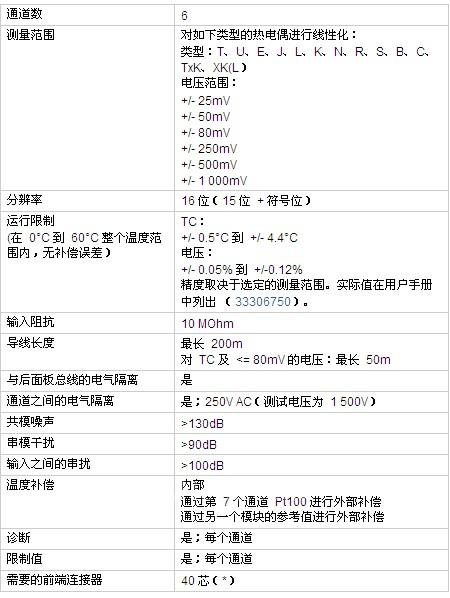

技术数据如下。有关完整的模块数据，请参见用户手册（条目号 33306750）。

(*） S7-300 前端连接器：
　　需要一个 40 芯前端连接器来连接 I/O 信号：
　　带螺钉型端子，订货号为 6ES7 392-1AM00-0AA0（也可成箱提供，每箱 100 件，订货号为 6ES7 392-1AM00-1AB0）
　　弹簧式安装端子，订货号为 6ES7 392-1BM01-0AA0（也可成箱提供，每箱 100 件，订货号为 6ES7 392-1BM01-1AB0）
　　FastConnect，订货号为 6ES7 392-1CM00-0AA0
系统要求
硬件：
　　可使用下列组件部署该模块：
　　在带 S7-300 的中央组态中，所有 CPU V2.6 及更高版本（例外：不允许使用 CPU 318（6ES7 318-1AJ00-0AB0））
　　在带有 ET 200M 的分布式组态中
　　6ES7 153-1AA03-0XB0
　　6ES7 153-2BAx2-0XB0
　　6ES7 153-4AA01-0XB0
　　用于 ET 200M 的对应 GSD 文件位于条目号 113498 下。
软件：
　　Step7 V5.4 SP4（HSP158） 或更高版本
　　PCS7 V7.1 或更高版本
　　为了能够使用“运行时校准”功能，还需要下列软件：
　　SIMATIC PDM V6.0+SP3+HF2（HSP0158）或PDM V6.0 + SP4 或更高版本和用于ET200M的 EDD “”，版本V1.1.10及更高版本。
　　为了能够使用单个模块冗余，需要 RedLib version 3.0。
　　为了能够使用单个通道冗余，需要 RedLib version 5.0。

请注意：
　　为了能够使用该模块的全部功能，需要 STEP7 或支持 DPV1 的主站。
　　不允许在只支持 DPV0 的第三方主站上的 ET200M 中执行分布式操作。
