炼钢厂水资源监控与调度系统网络解决方案

2009年09月30日

一、概述
        钢铁企业的水系统主要通过能源动力厂下属4个供水和处理车间（供水车间、环水车间、板坯水处理车间和综合水处理车间）实现全场水资源的分配和处理。
        水资源和监控与调度系统主要功能是将能源动力厂管辖的水源地、用户、水库、和管网监测点之间通过工业以太网交换机进行连接，实时地把水源、用户、水库和工艺设备的运行状态参数和水压、流量、水位和温度等参数采集到调度中心，进行集中处理。
        水系统网络按照三层结构设计：控制中心、各监控站点，现场设备。控制中心内部采用通用的Ethernet作为系统的骨架，构建10/100M的网络。采用卓越TSC工业以太网三层交换机组建整个网络的数据交换中心，与外部节点的连接采用工业冗余光纤网络。

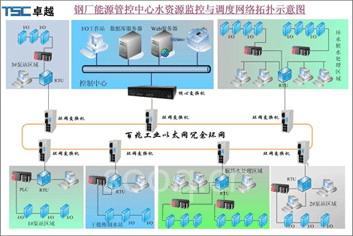

二、网络拓扑示意图

三、实现功能
        通过网络搭建为全厂提供了通讯平台，为厂区水系统提供了自动化系统提供了高效、稳定的传输平台。
        实现了对全厂的供水管网新水补水系统、软水系统供水量、环水系统、数据采集、实时监控、管理与调度，及时进行供水系统平衡与调整。
        实现各排水口的污水流量在线监控，支持水系统的调度，为经济运行提供保障。
        实现对主要泵站PLC系统的在线监视。
