架空绝缘电缆重量及参数

　　1、用途： 适用于交流额定电压35KV及以下架空电力线路，在城镇、高层建筑和林区等安全性要求较高的场合使用。

　　2、使用特性：

　　①额定电压为1、10KV.

　　②电缆的长期工作温度：

　　聚氯乙烯(PVC)、聚乙烯(PE)绝缘应不超过70℃;

　　交联聚乙烯(XLPE)绝缘应不超过90℃。

　　③短路时(最长持续时间不超过5秒)电缆导体的最高温度;

　　聚氯乙烯绝缘不超过160℃;

　　聚乙烯绝缘不超过150℃;

　　交联聚乙烯绝缘不超过250℃。

　　④电缆敷设温度不应不低于-20℃。

　　⑤电缆的允许弯曲半径：

　　▲ 1KV电缆

　　电缆外径D<25mm……4D;

　　电缆外径D≥25mm……6D.

　　▲ 10KV电缆

　　单芯电缆20(D+d)±0.5%。

　　多芯电缆15(D+d) 0.5%。

　　式中：D-----电缆的实际外径(mm);

　　d-------导体的实际外径(mm)。

　　3、型号、名称及用途：

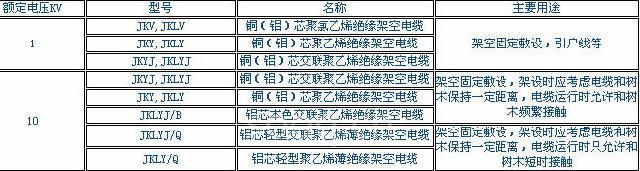

　　型号、名称及用途见表1


　　4、产品规格及技术参数：

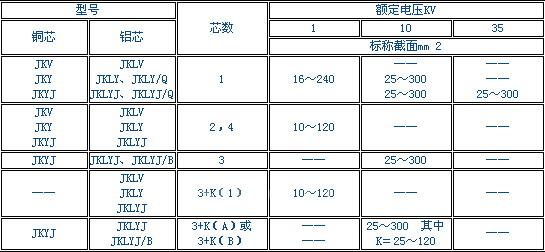

　　▲ 额定电压，芯数及标称截面见表2。(表略)

　　注：(1)其中K为带承载的中性导体，按工程设计要求，可任选其中截面与主线搭配。

　　(2)其中(A)为承载钢绞线，(B)为承载铝合金绞线，

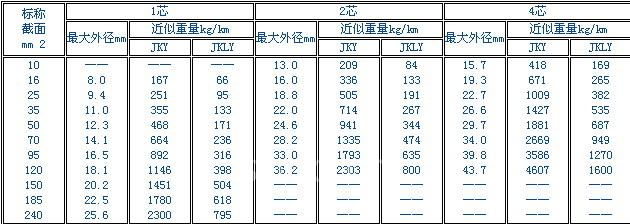

　　▲ 电缆的技术参数如表3-9。

　　注：轻型薄绝缘结构架空电缆无半导电内屏蔽层。

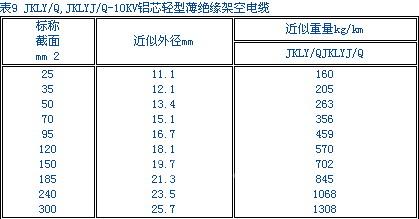

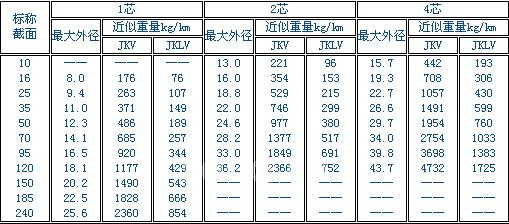

　　表4 JKV JKLV-1KV聚氯乙烯绝缘架空电缆

　　表5 JKY,JKLY-1KV聚乙烯绝缘架空电缆

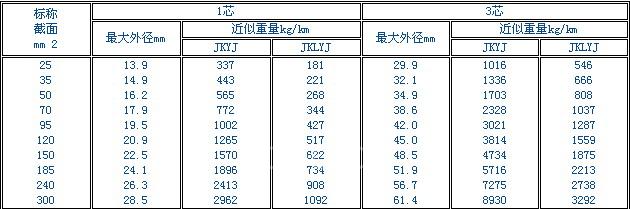

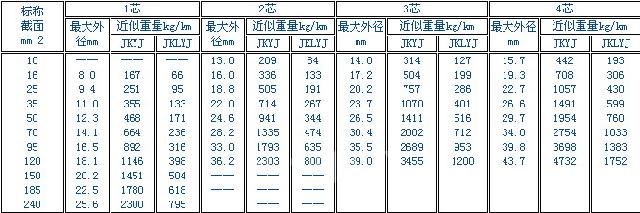

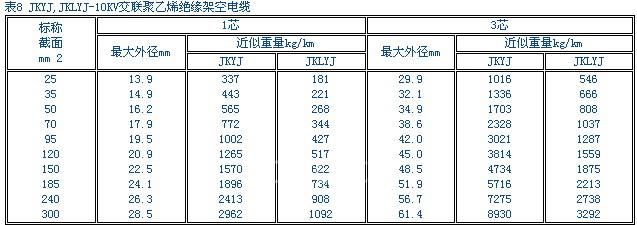

　　表6 JKYJ,JKLYJ-1KV交联聚乙烯绝缘架空电缆

表7 JKY,JKLY-10KV聚乙烯绝缘架空电缆

      5、技术性能：

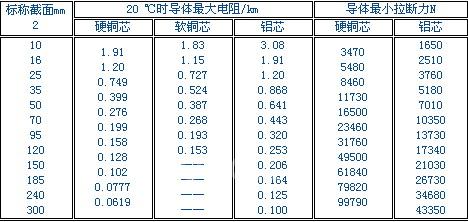

　　①导体应采用紧压圆形绞合导线，其最大电阻及最小拉断力应符合表3规定。

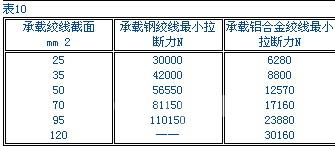

　　②承载绞线的拉断力应符合表10的规定。

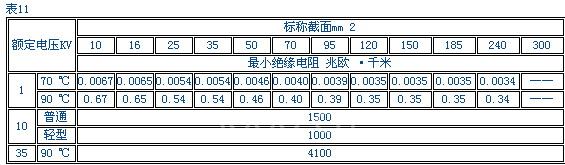

　　③绝缘应采用黑色耐候聚氯乙烯、聚乙烯和交联聚乙烯，绝缘电阻应符合表11。

　　④电缆应能经受规定的交流电压试验1分钟，绝缘应不击穿。试验电压值如表12。

　　⑤有绝缘屏蔽的10KV电缆，应进行局部放电试验，其放电量应不大于20PC。

　　6、交货要求：

　　交货长度由供需双方协商确定。

　　长度计量误差应不超过±0.5%.

　　7、储运须知：

　　电缆端头应密封防水并避免露天存放。

　　电缆盘头不允许平放或从高处扔下，防止机械损伤电缆。

　　运输时，电缆盘应放稳并加以固定，防止互撞或翻倒。
