分切机电气传动系统控制方案

工艺需求

1.分切机是一种将宽幅纸张或薄膜分切成多条窄幅材料的机械设备，常用于纸机及印刷包装机械。
2.传动部分主要由宽幅放卷、分切牵引、窄幅收卷三部分组成，要求全部加工过程中，纸张或薄膜处于恒张力状态。

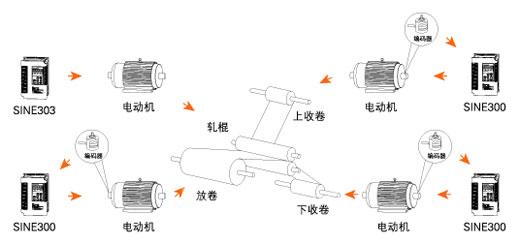

分切控制原理图

系统配置

1.放卷部分：SINE303系列开环矢量控制变频器一台，工作在转矩输出状态，转矩设定方向和开卷方向相反，根据材料厚度、加工线速度、最大卷径，实时计算当前卷径，调整电机输出转矩，保证放卷过程张力恒定。变频器自动稳压功能设定有效。内置制动单元，根据电机功率选配制动电阻。
2.分切牵引部分：SINE303系列开环矢量变频器一台，工作在速度输出状态，分切加工速度一般由电位器来调节，其频率输出端口作为实际加工线速度信号，连接到放卷和收卷变频器。
3.收卷部分：SINE303系列开环矢量控制变频器两台，均工作在转矩输出状态，转矩设定方向和收卷方向相同，根据材料厚度、加工线速度、最小卷径，实时计算当前卷径，调整电机输出转矩，保证收卷过程张力恒定。

系统优点

1.系统全部工作于开环状态，结构简单，操作、调试容易，成本低，可靠性高，免维护。
2.SINE303系列开环矢量变频器转矩工作模式，还提供转动惯量补偿、静摩擦补偿功能，提高系统响应速度，使得高速分切的控制成为了现实，可以达到更好的恒张力收放卷控制效果，克服磁粉张力控制固有的弱点，大大提高了设备的可靠性。
3.适时张力锥度设定，保证收卷质量，避免内紧外松或外紧内松的情况发生。
