无线通讯在供水系统中的实现

http://www.iianews.com 2008年09月04日

摘要

　　本文从实际问题出发，为聊城水利局设计了一套远程供水控制系统方案，着重介绍了无线通讯方式在系统中的应用情况。我们主要采用世界上技术先进的德国西门子产品（可编程序控制器PLC、变频器、上位监控软件WinCC等），设计完成了水源地泵站控制系统、泵站群集中控制中心、水厂控制系统。

　　关键词：远程监控、无线通讯

　　1、引言

　　随着现代城市的发展，水资源的供应和调度显得十分重要，为了实现水资源的合理统配和调度，通讯系统显得十分重要，针对本系统的通讯的一些问题，我们开拓思维，大胆改造，提出了利用无线通讯系统实现供水的具体方案而且付诸实施。

　　2、工程简介

　　2.1 东阿供水工程的系统简介

　　东阿供水工程是聊城市水利局交给我公司负责的一个项目，目的是解决聊城市供水紧张的问题。

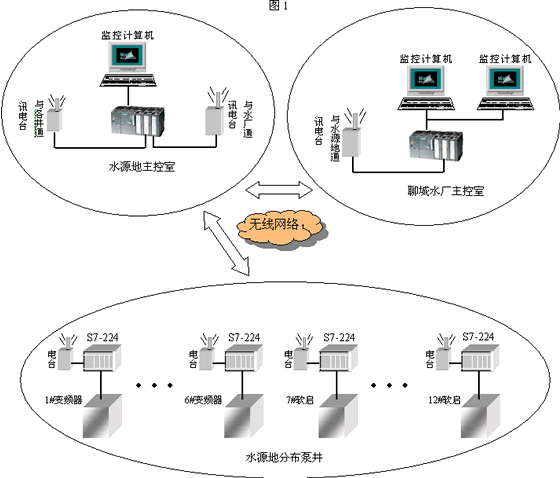

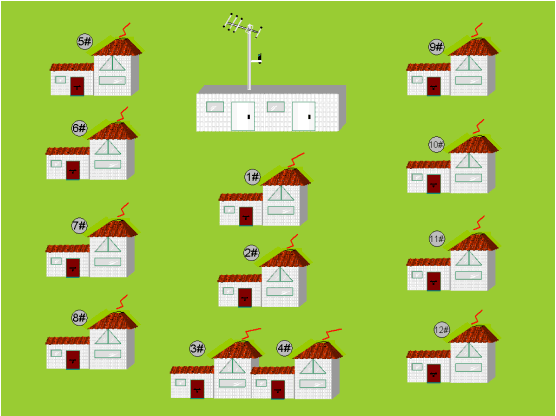

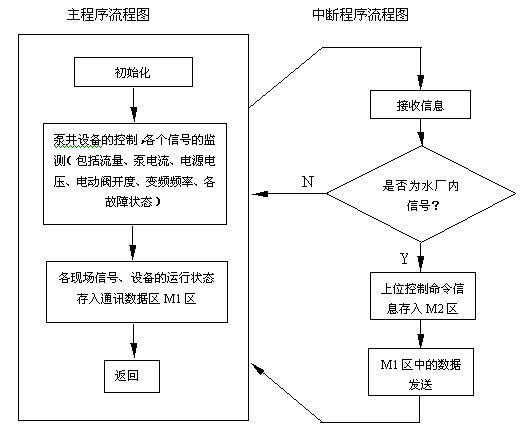

　　东阿供水工程水源地共布设深井12眼，其中1#、2#、3#、4#、5#、6#井用变频器控制深井泵电机，7#、 8#、9#、10#、11#、12#井用软起动器控制深井泵电机。所有井分布在方圆几公里范围，经输水道汇总送水至聊城市水厂蓄水池，距离达四十公里。

　　有两个控制室：

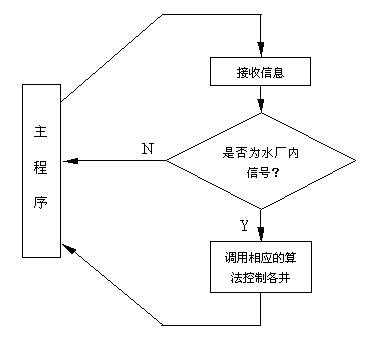

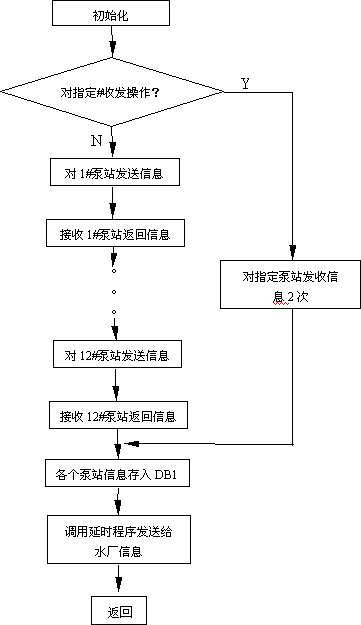

　　一个主控室在水源地，离泵井比较近，约两公里左右，为水源地主控室，统一协调各泵站的运行，进行实地的监测和调度；

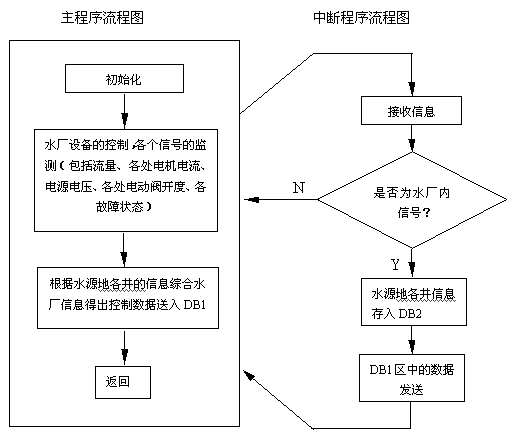

　　一个主控室在聊城水利局下属水厂，距离水源地几十公里，目的是监控蓄水情况，同时进行统一供水协调。

　　由于水源地的井分布比较分散，而且距离水源地主控室较远，所以需要建立一套比较先进的中心自动控制系统，对分散的各个井进行集中控制和管理。

　　2.2实际控制要求和依据：

　　系统设计能力为6万吨/24小时，平均供水2500立方米/小时；水源地有12眼井供水，其中6台120kw,6台75kw；水厂有2个5000立方米的蓄水池，共计10000立方米；水源地与自来水厂蓄水池的距离为43.5公里，每个泵站的运行要求有手动、自动和远程控制三种方式；所有泵站群设一集中控制室，统一协调各泵站的运行，实现泵群的联网运行；聊城水厂设一远程监控站点，实现远程调度。根据聊城水利局的技术要求，共有12个井位纳入该监控系统，每台泵站井位要对压力信号、流量信号、液位信号、电机电流信号以及电机状态进行检测和控制，水厂储水量为最终被控信号，即在现场泵站合理调度，使其运行在最合理情况下，来保障水厂储水量的正常稳定。

　　3、系统设计及产品选型

　　3.1几种设计方案比较

　　1.无线通讯方式和有线通讯方式的选择

　　1）有线通讯方式是大多数工程普遍采取的通讯方式。它要求在12个井之间铺设长达几十千米的通讯电缆，通讯信号通过通讯电缆进行传送。这种通讯方式技术已经比较成熟，而且通讯信号不易受到外部的干扰，但是它自身也有缺点：

　　通讯电缆的铺设十分繁杂，它需要重新架线或挖沟铺设电缆，而且几十千米的通讯电缆也需要购进，这必将耗费大量的财力物力，使施工周期延长。

　　2）无线通讯方式是比较先进的通讯方式，目前尚没有成熟的经验供我们借鉴，因此我们也是在摸索、研究，但是它的潜力十分巨大。

　　与有线通讯相比，它具有很多自身的优点：

　　　　无线通讯是PLC将信号通过数字式电台发射，远方的PLC通过数字式电台进行接收，它不用架设任何通讯电缆，而且数字电台的价格完全可以接受，与有线通讯相比既省财力又省物力。

　　　　无线通讯可以很方便地进行扩展

　　我们完成的水源地的工程只是东阿一期供水工程今后还要不断地建立新井，若采用无线通讯，新井只需要安装一数字电台，便可以完成与水源地控制室的无线通讯连接，系统的拓展十分的方便、简单。

　　　　覆盖范围广

　　我们选择的数字电台通讯能力可达周围几十公里，通讯几乎可以不受空间的限制。
